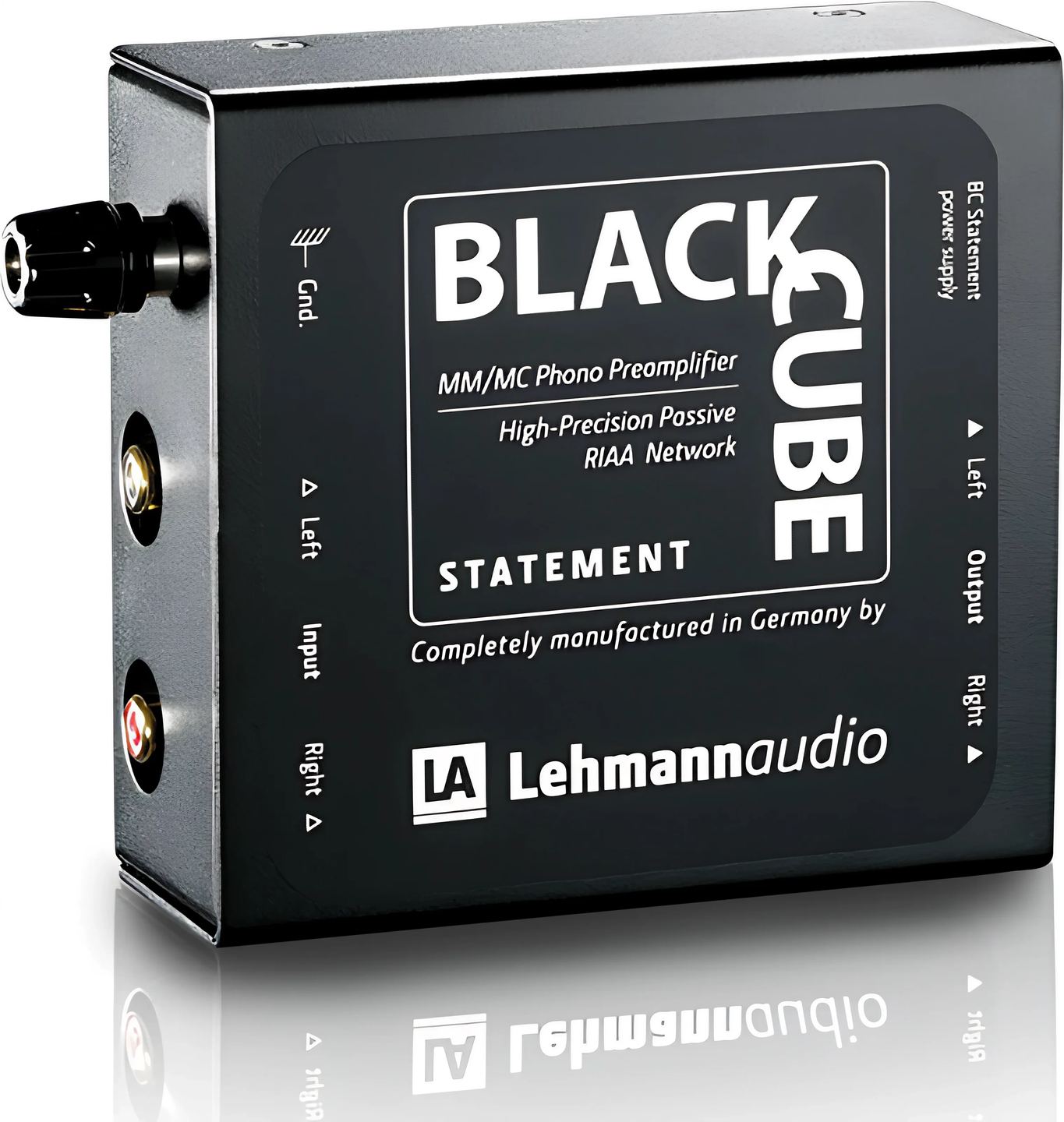

Lehmann Audio Black Cube Statement črna
Lehmann Audio Black Cube Statement, gramofonski predojačevalnik MM in MC
Gramofon oddaja zelo šibek signal, ki je pri vrezovanju namenoma popačen, da se nizki toni prilegajo brazdi. Preden doseže ojačevalnik, je treba raven tega signala zvišati in mu povrniti tonsko ravnovesje. Ta majhna črna škatlica iz Cologne to opravi tako za odjemne doze s premičnim magnetom kot za tiste s premično tuljavo, s štirimi stopnjami ojačenja in tremi bremenskimi impedancami, v ohišju, ki ga lahko postavite tik ob gramofon.
Družina gramofonskih predojačevalnikov, rojena leta 1995
Podjetje Lehmannaudio je leta 1988 v Cologne ustanovil Norbert Lehmann, takrat študent zvočnega inženirstva. Prvi Black Cube je izšel leta 1995, znamka pa je od takrat svojo celotno ponudbo zasnovala okoli gramofonskega ojačenja. Kljub svojemu imenu je Black Cube Statement vstopni model serije Black Cube: nad njim so Black Cube II, Black Cube SE II, Black Cube Decade in nato Silver Cube, referenčni model znamke. Statement prevzema načela svojih predhodnikov (aluminijasto ohišje, pasivna korekcija RIAA, nastavitve z mikrostikali) v preprostejši obliki, z napajanjem prek zunanjega omrežnega napajalnika namesto ločene napajalne enote.
Štiri stopnje ojačenja za zelo različne odjemne doze
Odjemna doza s premičnim magnetom (MM) običajno proizvaja med 3 in 5 milivolti, odjemna doza s premično tuljavo (MC) z nizko izhodno ravnjo pa pogosto desetkrat manj. Black Cube Statement ponuja ojačenje 31, 41, 51 in 61 dB: vsak korak po 10 dB pomnoži napetost z nekaj več kot tri. Nastavitev 41 dB ustreza večini odjemnih doz MM, 61 dB je namenjena dozam MC z najšibkejšim izhodom, vmesne nastavitve pa služijo dozam MC z visoko izhodno ravnjo ali močnim dozam MM, ki bi pri prevelikem ojačenju preobremenile vhod ojačevalnika. Nastavitve se izvajajo na spodnji strani naprave z dvema vrstama po štiri mikrostikala s pozlačenimi kontakti. Razmerje signal/šum se z 78 dB pri MM zmanjša na 57 dB pri MC: razlika logično sledi povečanju ojačenja, pri dozi MC z zelo nizko izhodno ravnjo in ojačenjem 61 dB pa se lahko pri visoki glasnosti med skladbami sliši rahlo šumenje.
Obremenitev odjemne doze s pravo impedanco
Vhodna impedanca, ki jo vidi odjemna doza, vpliva na njen odziv pri visokih tonih. Black Cube Statement ponuja tri vrednosti: 47 kΩ, standardno vrednost za odjemne doze MM, ter 1 kΩ in 100 Ω za odjemne doze MC, ki jim glede na model ustreza bolj ali manj nizka bremenska impedanca. Za odjemne doze, ki zahtevajo natančno vrednost zunaj teh treh nastavitev, je v notranjosti predvideno mesto za upor po izbiri uporabnika, ki se namesti brez spajkanja. Vhodna kapacitivnost je določena na 100 pF, kar je nizka vrednost, primerna za večino odjemnih doz MM, še posebej ker kabel gramofona doda svojo kapacitivnost.
Pasivna korekcija RIAA med dvema ojačevalnima stopnjama
Pri vrezovanju plošče se nizki toni oslabijo, visoki pa okrepijo po standardizirani krivulji RIAA. Predojačevalnik uporabi obratno krivuljo, da povrne zvesto ravnovesje. Lehmannaudio to izenačevanje zaupa povsem pasivnemu vezju, izdelanemu z visoko natančnimi folijskimi kondenzatorji in nameščenemu med dvema stopnjama z linearnim ojačenjem: korekcija ni odvisna od zanke negativne povratne vezave, vsaka stopnja pa ojačuje enakomerno po frekvenčnem območju. Ojačevalne stopnje temeljijo na avdio operacijskih ojačevalnikih Burr-Brown, elektrolitski kondenzatorji imajo nizko zaporedno upornost, dvostransko tiskano vezje pa omogoča kratke povezave med komponentami. Priključki RCA so pozlačeni.
Kompaktno ohišje za postavitev ob gramofonu
Z merami 103 × 45 × 108 mm se Black Cube Statement prilega na isto omarico kot gramofon, čim bližje ročici. Kabel, ki prenaša signal odjemne doze, najobčutljivejši signal v celotni verigi, tako ostane kratek, kar omejuje njegovo parazitno kapacitivnost in občutljivost za motnje. Na izhodu pa impedanca pod 100 Ω omogoča brez težav priključitev daljšega kabla do ojačevalnika. Ohišje avdio dela je iz aluminija, nemagnetne kovine, ki ne moti signala, njegov pokrov pa je mehansko dušen za zmanjšanje resonanc. Ozemljitvena sponka je namenjena ozemljitveni žici gramofona. Statement ima samo en stereo vhod in zato omogoča priključitev le enega gramofona naenkrat.
Tehnične lastnosti
Glavne značilnosti
- Nizkošumna zasnova
- Štiri različne nastavitve ojačanja
- Združljiv z vsemi glavnimi magnetnimi (MM) in tuljavnimi (MC) vložki
- RIAA filter: pasivna izenačitev med dvema stopnjama linearnega ojačanja
Avdio zmogljivosti
- Preklopno ojačanje (1 kHz): 31 dB, 41 dB, 51 dB, 61 dB
- Razmerje signal/šum: 78 dB MM, 57 dB MC
- Vhodna kapacitivnost: 100 pF
- Preklopna vhodna impedanca: 47 kΩ, 1 kΩ, 100 Ω
- Izhodna impedanca: < 100 Ω
- Ločitev kanalov: > 80 dB
Fizične specifikacije
- Zunanje napajanje
- Poraba: 2 W
- Dimenzije (Š × V × G): 103 × 45 × 108 mm
- Teža: 500 g
Pogosta vprašanja
Na kateri vhod ojačevalnika je treba priključiti Black Cube Statement?
Na linijski vhod (CD, AUX, radijski sprejemnik ali enakovreden vhod). Priključitev na gramofonski vhod bi še enkrat uporabila korekcijo RIAA in nepotrebno ojačenje: zvok bi bil preobremenjen in neuravnotežen, s pretirano poudarjenimi nizkimi toni.
Moj ojačevalnik že ima gramofonski vhod, ali je Black Cube Statement sploh smiseln?
Da, v dveh pogostih primerih. Številni vgrajeni gramofonski vhodi sprejemajo le odjemne doze MM in nimajo zadostnega ojačenja za dozo MC z nizko izhodno napetostjo. Tudi kadar podpirajo obe vrsti, redko omogočajo izbiro med več stopnjami ojačenja in več obremenitvenimi impedancami.
Moj gramofon ima vgrajen gramofonski predojačevalnik, ali lahko uporabljam Black Cube Statement?
Samo če je ta vgrajeni predojačevalnik mogoče izklopiti, običajno s stikalom Phono/Line na zadnji strani gramofona, ki ga nastavite na Phono. Gramofon, pri katerem predojačevalnika ni mogoče obiti, že oddaja signal na linijski ravni in ne more izkoristiti zunanjega predojačevalnika.
Kako izbrati med 100 Ω in 1 kΩ za odjemno dozo MC?
Navodila za gramofonsko odjemno dozo navajajo priporočeno obremenitev. Če ta ni navedena, se običajno uporablja obremenitev, ki je vsaj pet- do desetkrat večja od notranje impedance odjemne doze. Oba položaja lahko preprosto preizkusite: nižja obremenitev omehča visoke tone, višja pa jih naredi bolj odprte, včasih na račun nekoliko večje bleščavosti.
Katera nastavitev za MC-odjemno dozo z visokim izhodnim signalom?
Te odjemne doze zagotavljajo izhodni nivo, podoben kot pri MM, približno 2 milivolta, in se običajno obremenijo s 47 kΩ. Primerno je ojačenje 41 ali 51 dB, odvisno od natančnega nivoja, ki ga navaja proizvajalec odjemne doze, in občutljivosti ojačevalnika.
Ali lahko z Black Cube Statement poslušamo plošče z 78 vrtljaji na minuto?
Da, z odjemno dozo ali diamantno iglo, prilagojeno širokim brazdam plošč z 78 vrtljaji na minuto. Tonska reprodukcija ostaja približna: večina plošč z 78 vrtljaji na minuto je bila posneta pred standardizacijo RIAA, po krivuljah, značilnih za posamezno založbo, ki jih Black Cube Statement ne ponuja.
Ali je treba napravo izklopiti, da spremenite nastavitev?
Pred premikanjem mikrostikal je bolje vsaj zmanjšati glasnost ojačevalnika ali izklopiti napajanje: preklop ojačenja ali obremenitve med poslušanjem lahko povzroči pok v zvočnikih.
