Fluid Audio FX50

Fluid Audio FX50: koaksialni monitoring v kompaktni obliki

Na mizi domačega studia so zvočniki manj kot meter od ušes, pogosto blizu stene, včasih položeni vodoravno, da ne zastirajo pogleda na zaslon. Fluid Audio se na te omejitve odziva z aktivnim studijskim monitorjem, katerega visokotonec je nameščen v središču nizkotonca: zvok prihaja iz ene same točke, stereo slika ostaja stabilna ob premikanju glave, ohišje pa ohranja zmerne mere.

Visokotonec na osi nizkotonca

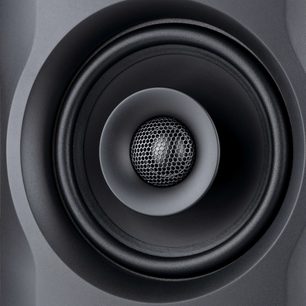

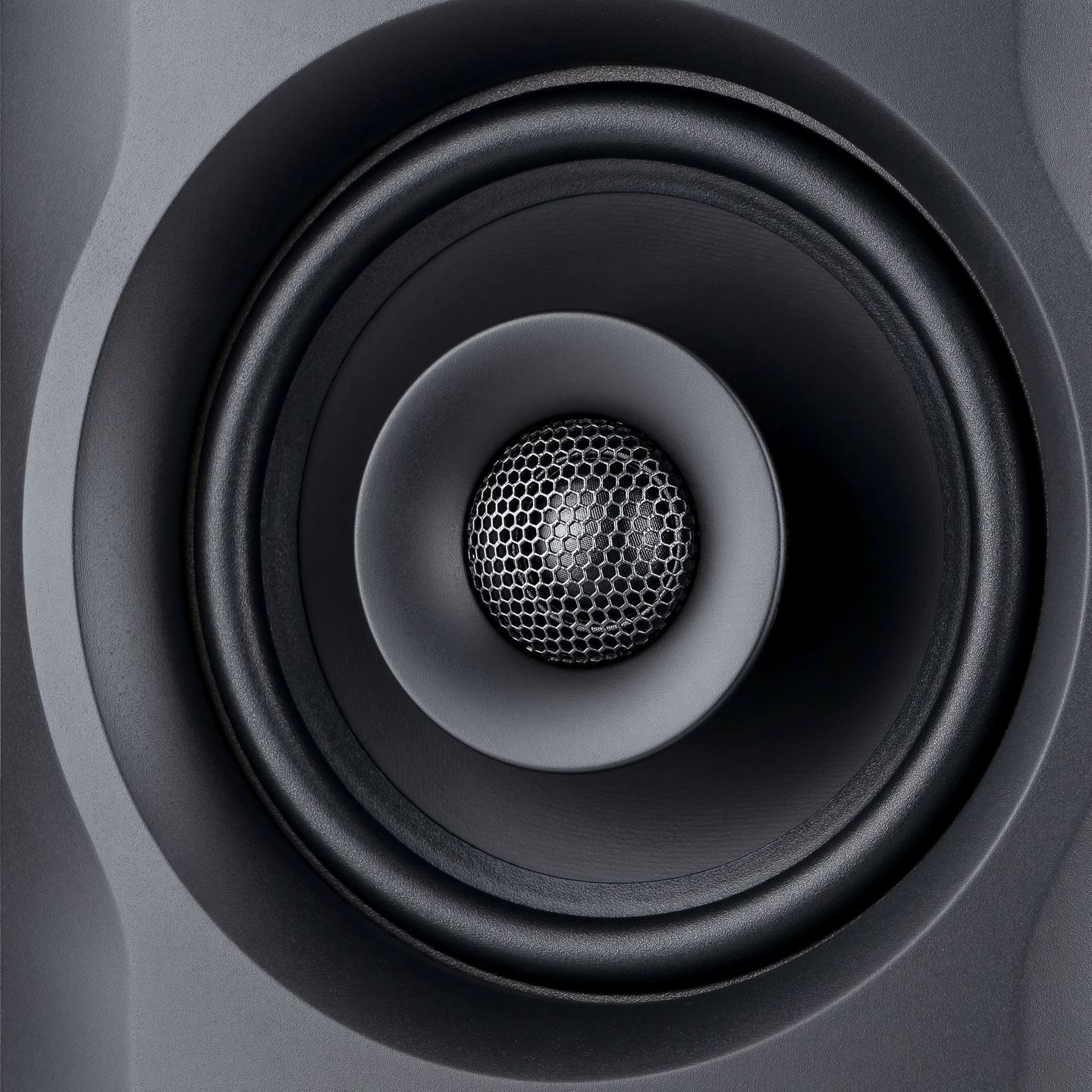

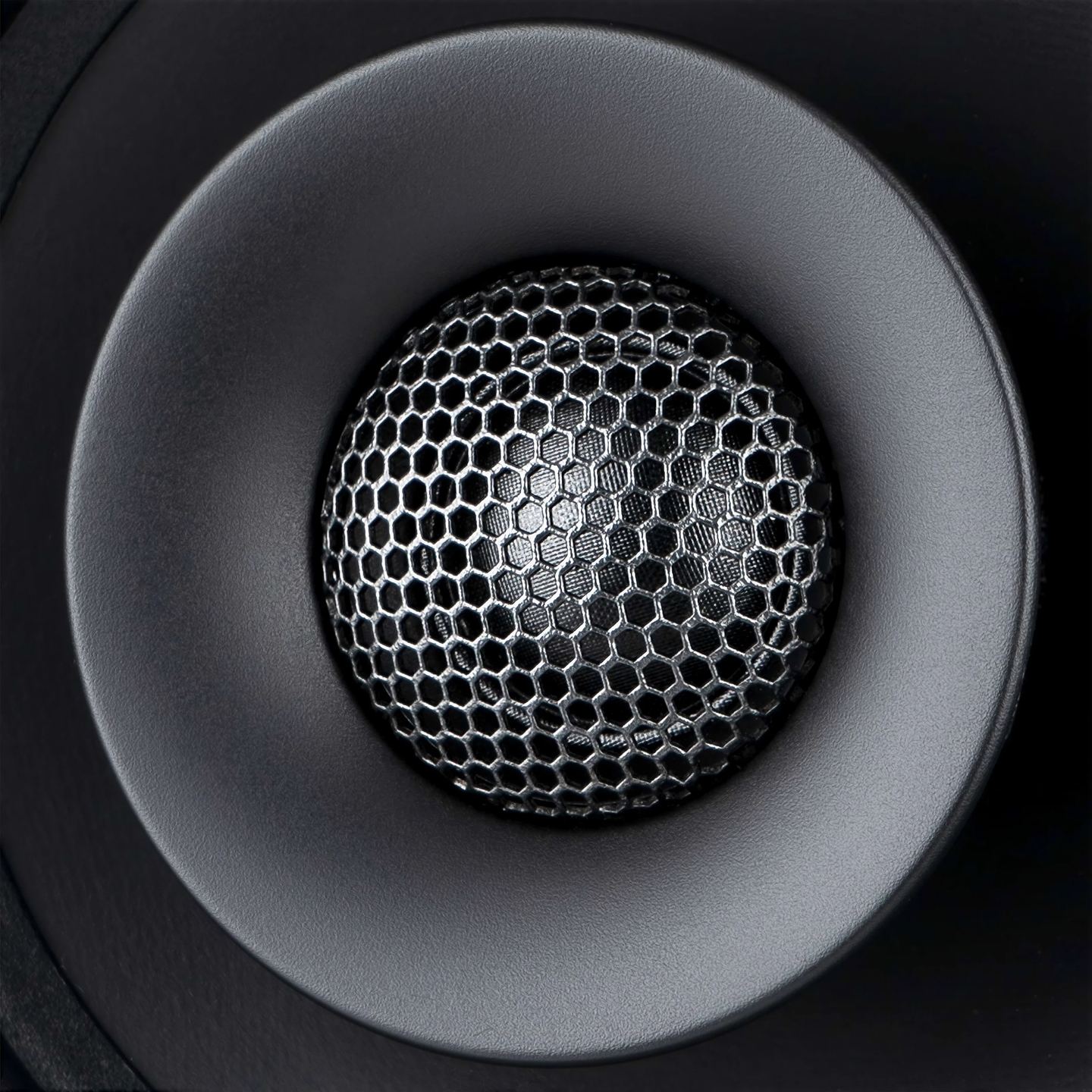

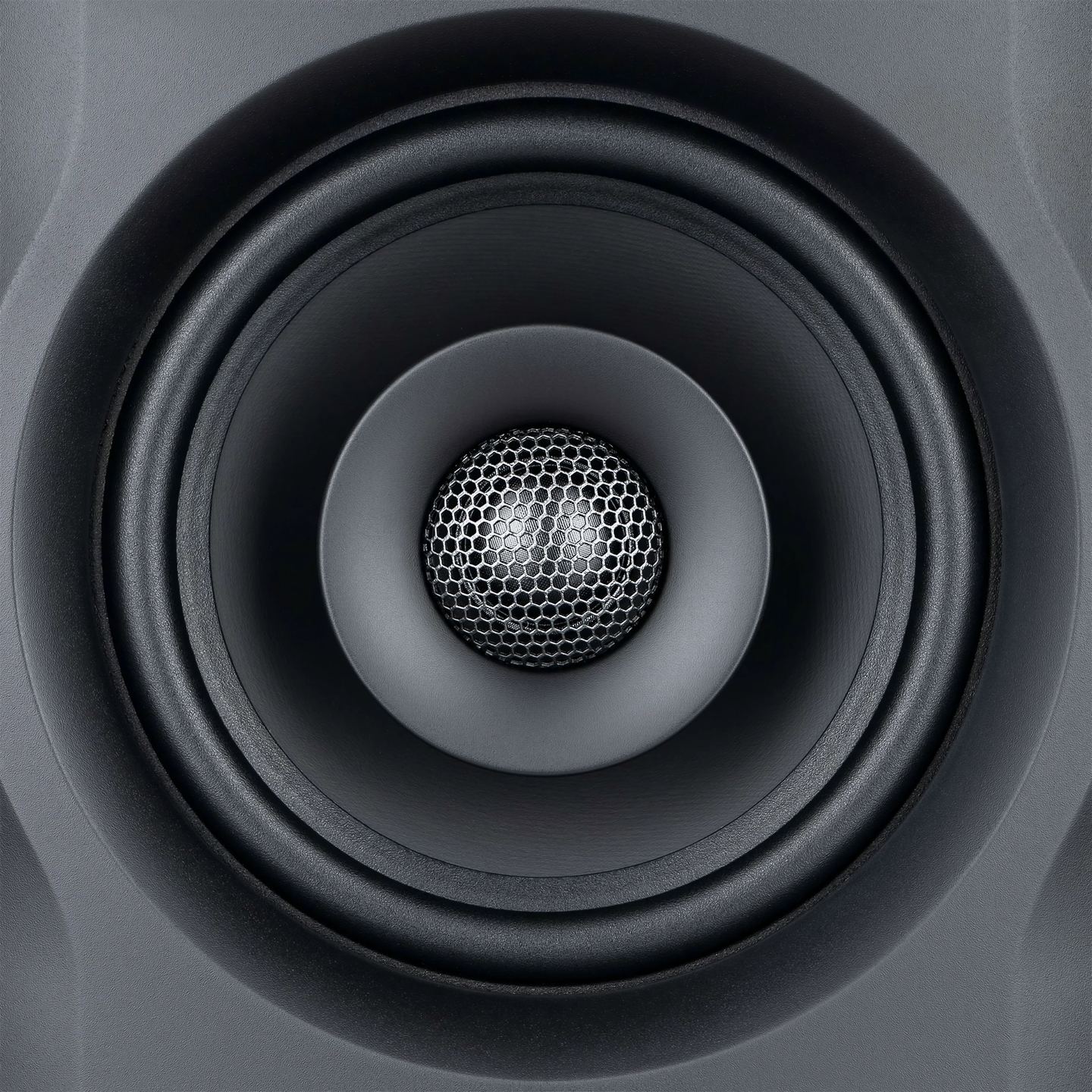

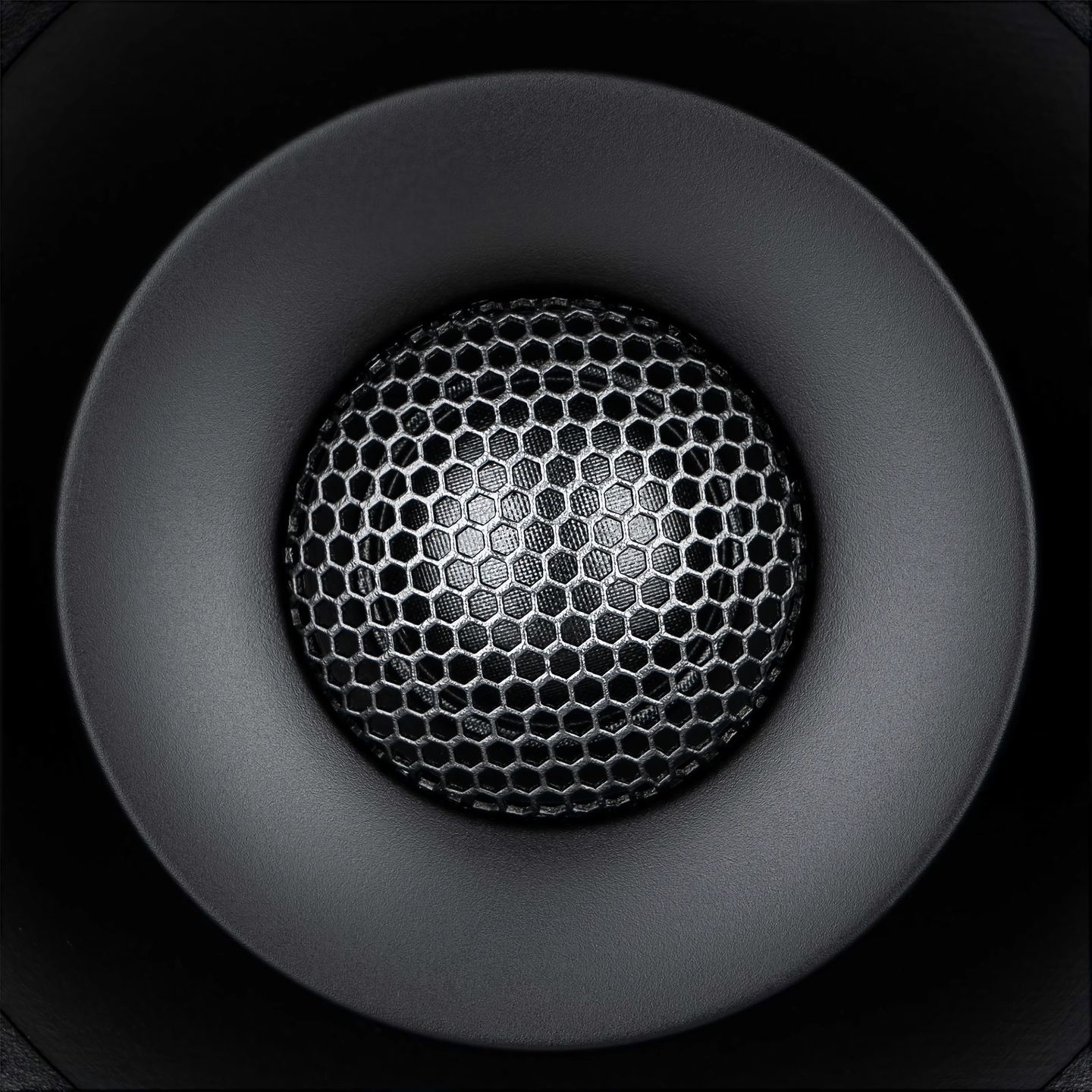

Pri običajnem dvosistemskem zvočniku sta visokotonec in nizkotonec na sprednji plošči nameščena drug nad drugim, približno deset centimetrov narazen. Pri poslušanju od blizu je ta razmik slišen: glede na višino glave zvok iz obeh virov ne prispe do ušesa povsem hkrati, zato se tonsko ravnovesje spreminja. Pri FX50 je 25 mm kupola iz naravne svile pritrjena pred 13 cm nizkotonec na osrednjem nosilcu in si z njim deli akustično os. Zvočniški enoti se tako obnašata kot en sam vir, ki mu pravimo točkovni vir, tudi v območju, kjer si predajata frekvenčno območje, okoli 2,95 kHz. Za tistega, ki miksa, to pomeni natančneje umeščene instrumente v stereo prostoru in zvočno barvo, ki ostaja skladna tudi ob odmiku od osrednjega položaja.

Studijski koaksialni zvočniki iz petdesetih in šestdesetih let prejšnjega stoletja so imeli visokotonec za nizkotoncem, njegov zvok pa so usmerjali skozi jedro nizkotonca. Fluid Audio se je odločil za nasprotno rešitev in visokotonec pomaknil pred stožec, kar omejuje medsebojni vpliv gibanja membrane in oddajanja visokih tonov. Nizkotonec združuje ukrivljen stožec iz kompozitnega materiala, zvočno tuljavo, odporno proti visokim temperaturam, in dušeno gumijasto obrobo.

Dva ojačevalnika in digitalno filtriranje

Vsaka zvočniška enota ima svoj ojačevalnik razreda D: 50 W za nizke in 40 W za visoke tone, skupaj torej 90 W na zvočnik. Takšno dvojno ojačevanje odpravi potrebo po pasivni kretnici, ki je običajno nameščena med enim ojačevalnikom in zvočniškima enotama; razdelitev frekvenc poteka pred ojačevanjem, v digitalnem procesorju (DSP), ki uravnava tudi celoten frekvenčni odziv. Razred D se malo segreva in ima zmerno porabo, kar je prednost pri zvočniku, ki je vklopljen ves dan dela v studiu.

Trenutno izdelovana različica, imenovana v2, ima prenovljene nastavitve DSP za izravnavo krivulje frekvenčnega odziva. Frekvenčno območje sega od 49 Hz do 22 kHz, največja zvočna raven pa doseže 107 dB na razdalji enega metra, kar zagotavlja dobro rezervo za poslušanje od blizu. Elektronika vključuje podzvočni filter, omejevanje izhodnega toka, toplotno zaščito, zaščito pred radijskimi motnjami in vezje, ki odpravlja šume ob vklopu in izklopu.

Nastavitve za prostore, ki niso studii

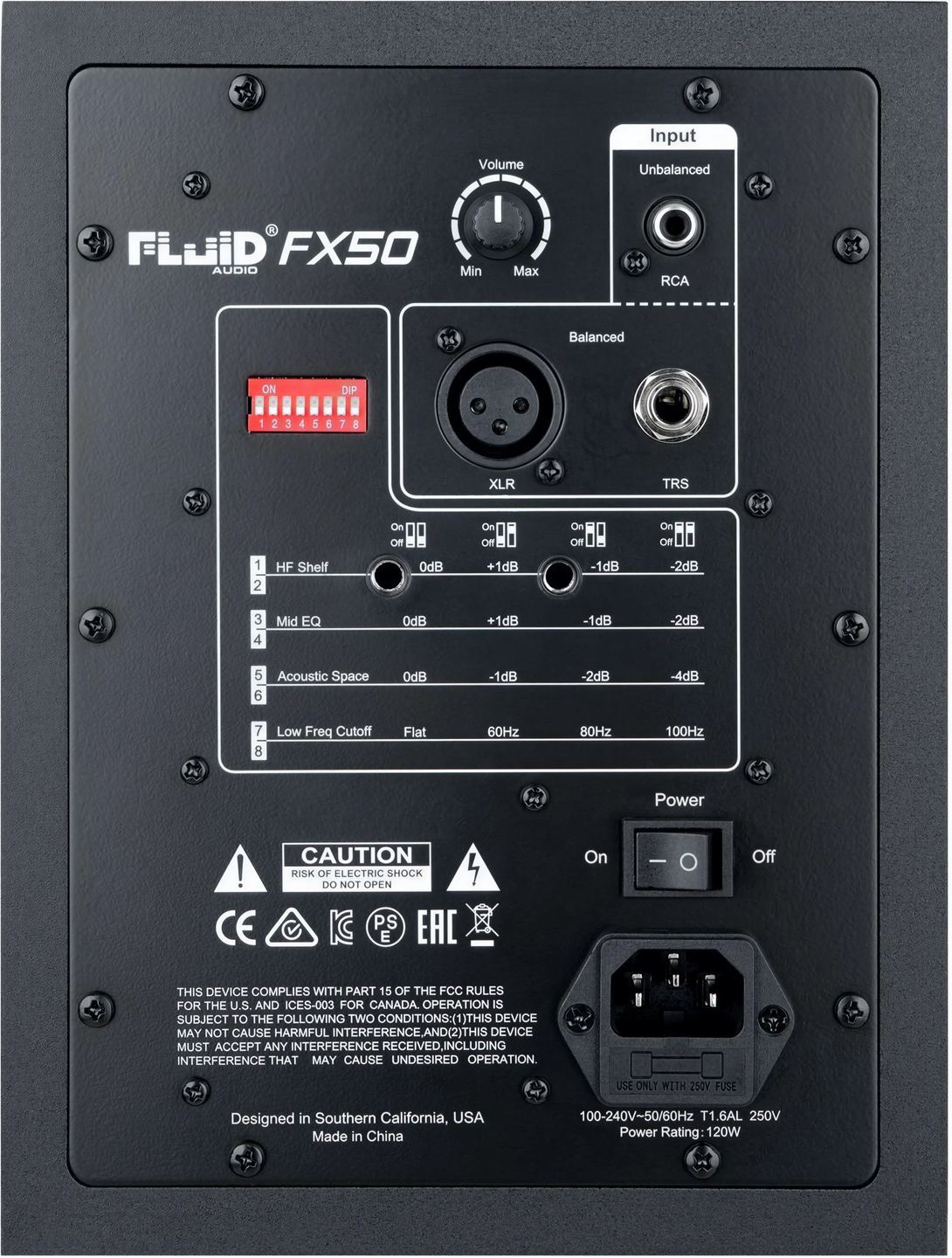

Spalnica ali pisarna, preurejena v studio, skoraj nikoli nima akustične obdelave mešalne kabine, bližina stene pa umetno poudari nizke tone. Stikala na zadnji plošči, ki jih upravlja DSP, prilagajajo raven nizkih in visokih tonov za izravnavo teh učinkov, navodila, natisnjena neposredno na zadnji strani, pa omogočajo izbiro kombinacij brez odpiranja priročnika. Režasta basrefleksna odprtina na sprednji strani usmerja nizke tone proti poslušalcu namesto proti steni, zato je zvočnik manj občutljiv na oddaljenost od stene.

Sprednja LED označuje, ali je zvočnik vklopljen, izklopljen ali v samodejnem stanju pripravljenosti, hkrati pa služi kot orientacijska točka za poravnavo: ko je v višini oči v položaju poslušanja, je visokotonec pravilno usmerjen proti ušesom. Koaksialna zasnova se obnaša enako v navpičnem ali vodoravnem položaju, zato lahko FX50 položite na bok pod zaslon, ne da bi poslabšali stereo zvočno sliko.

Dovršena sprednja plošča in ohišje, pripravljeno za pritrditev

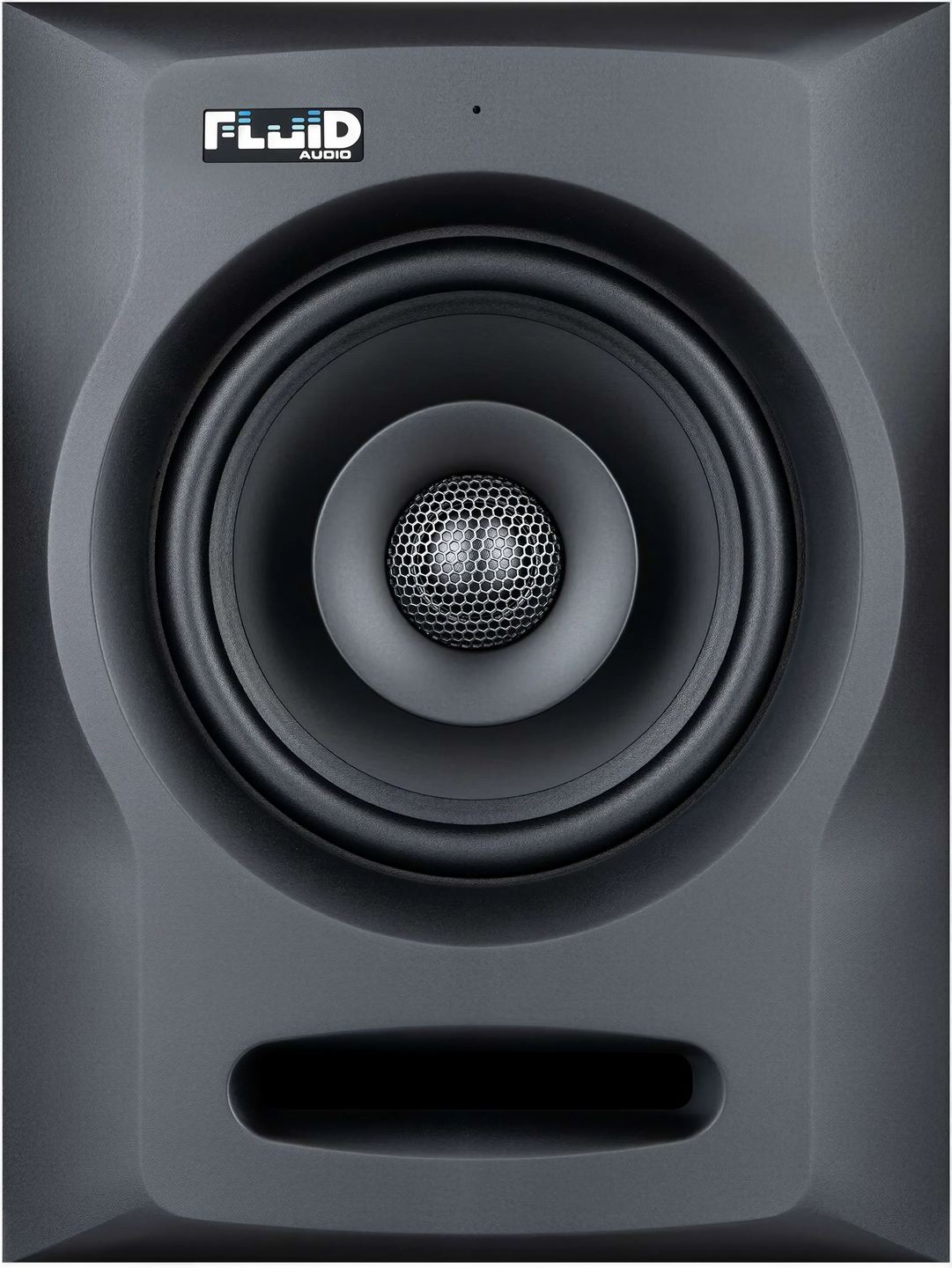

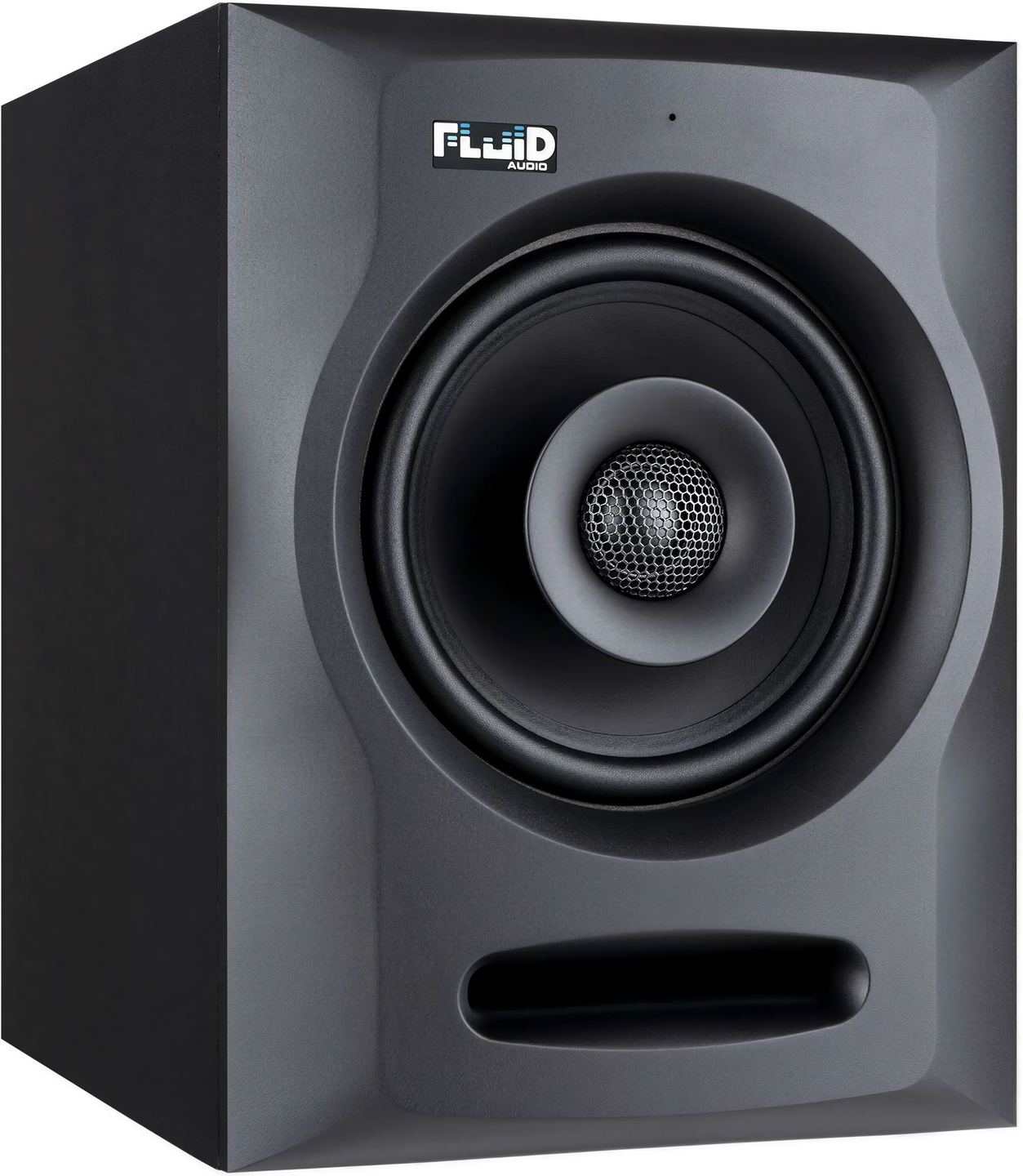

Ohišje iz MDF, prevlečeno z vinilom, meri 234 × 176 × 230 mm in tehta 3,8 kg. Njegova sprednja plošča povzema obliko »ključavnice«, značilno za serijo FX, z robovi, zaobljenimi po kompleksnem polmeru: ta ukrivljenost zmanjšuje uklon, torej neželene odboje, ki nastajajo na ostrih robovih sprednje plošče in zameglijo stereo sliko.

Kar zadeva priključke, FX50 ponuja uravnotežen vhod XLR, uravnotežen vhod s priključkom jack 6,35 mm in neuravnotežen vhod RCA. Uravnotežene povezave, ki jih uporabljajo zvočni vmesniki in mešalne mize, ščitijo signal pred motnjami pri daljših kablih; vhod RCA omogoča priklop pretvornika, omrežnega predvajalnika ali potrošniške zvočne kartice. Navojni vložki M6 na zadnji strani omogočajo pritrditev na stenski ali stropni nosilec, kar je uporabno za stranske, zadnje ali višinske kanale večkanalnega sistema za monitoring Dolby Atmos, kjer sta kompaktnost in enakomerna razpršitev zvoka koaksialne zasnove prednosti.

Tehnične značilnosti

Akustični sistem

• Koaksialni zvočnik:
  • Nizkotonski zvočnik 130 mm iz kompozita
  • Visokotonski zvočnik z 25 mm kupolo
• Ohišje iz srednje goste vlaknene plošče (MDF)

Ojačanje

• Skupna moč: 100 W razred D
• Razporeditev:
  • Nizkotonski del: 50 W
  • Visokotonski del: 40 W
• Kontrole:
  • Nastavitev nivoja nizkih tonov
  • Nastavitev nivoja visokih tonov
• Samodejni način pripravljenosti

Povezljivost

• Vhodi: simetrični XLR, 6,35 mm jack, nesimetrični RCA
• Izhodi: simetrični XLR, nesimetrični 6,35 mm jack

Fizične značilnosti

• Dimenzije (V × Š × G): 234 × 176 × 230 mm
• Teža: 3,8 kg
