Rotel Michi S430

Ko sistem doseže določeno raven, združevanje nadzora signala in moči v enem ohišju sčasoma pokaže svoje omejitve. Ločitev obeh funkcij pomeni izolacijo občutljive elektronike predojačevalnika od velikih tokov, ki prehajajo skozi izhodne stopnje. S430 je pri Michi »mišična« komponenta tega pristopa: stereo končna stopnja, zasnovana za poganjanje zahtevnih zvočnikov, v tandemu s predojačevalnikom P430 ali drugim kakovostnim predojačevalnikom.

Dve ohišji namesto integriranega ojačevalnika

Serija Michi Prestige se je začela z integriranim ojačevalnikom X430 in CD-predvajalnikom Q430. S430 v kombinaciji s predojačevalnikom P430 dopolnjuje to družino s konfiguracijo ločenih komponent. Logika se razlikuje od integriranega ojačevalnika, kot je X430, ki združuje predojačanje in moč v istem ohišju: tukaj so nizkonivojska krmilna vezja in visokotokovno ojačanje nameščeni v dveh ločenih ohišjih. Ta fizična ločitev omejuje motnje med elektroniko za obdelavo signala in elektroniko, ki zagotavlja moč, načelo, ki ga Rotel uporablja tudi pri svojih monoblokih M8, preneseno v dvokomponentni stereo format.

Obe napravi iz para Prestige imata enake mere (431 mm širine, 148 mm višine) in enak vizualni slog, zato ju je mogoče lepo zložiti z ostalimi komponentami serije.

Kaj zagotavlja končna stopnja

S430 deluje v razredu AB, topologiji ojačanja, ki združuje delovanje v razredu A (ugodno za linearnost pri nizkih ravneh) z višjim izkoristkom razreda B pri visokih ravneh. Navedena moč je 230 W na kanal pri 8 ohmih v neprekinjenem režimu, z vrednostjo FTC 250 W na kanal pri 8 ohmih, pri 4 ohmih pa naraste na 390 W na kanal. FTC (Federal Trade Commission) je standardizirana merilna metoda, zahtevnejša od preproste vršne moči: zahteva vzdrževanje moči na obeh kanalih hkrati, po celotnem zvočnem območju in določen čas. Z drugimi besedami, te številke odražajo, kaj ojačevalnik zmore dolgoročno, ne trenutnega vrha.

Ta rezerva je pomembna zlasti pri požrešnih zvočnikih ali nepredvidljivi impedanci. Faktor dušenja 350 (pri 1 kHz in 8 ohmih) kaže sposobnost ojačevalnika za nadzor gibanja nizkotonskih zvočnikov: višji kot je, bolje ojačevalnik »drži« woofer in preprečuje, da bi ta po signalu še naprej vibriral, kar se pozna v jasnosti in čvrstosti basov. Najmanjša dovoljena impedanca zvočnikov je 4 ohme.

Pri meritvah skupno harmonično popačenje ostaja pod 0,03 %, prav tako intermodulacijsko popačenje, razmerje med signalom in šumom pa presega 115 dB (A-uteženo, IHF). Frekvenčni odziv sega od 10 Hz do 100 kHz s toleranco ±0,4 dB, torej je raven po celotnem slišnem območju in precej dlje.

Napajanje, srce končne stopnje

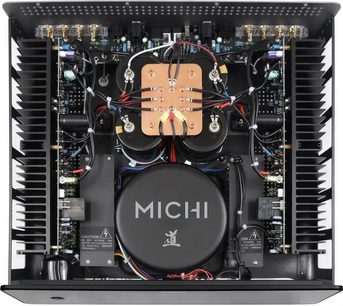

Vrednost končne stopnje je najprej odvisna od njenega napajanja, prav tam pa S430 združuje glavnino svojih 17,5 kg. V središču je predimenzioniran toroidni transformator, zasnovan po meri in izdelan v Rotelovih delavnicah. Toroidna oblika (jedro v obliki obroča) oddaja manj razpršenega magnetnega polja kot klasični transformator in pri enaki moči zavzame manj prostora. Napaja sklop visokozmogljivih rezervnih kondenzatorjev, ki delujejo kot zaloga energije: med prehodnimi pojavi (udarec velikega bobna, orkestralni tutti) takoj zagotovijo tok, ki ga zvočniki potrebujejo, ne da bi se napajalna napetost sesedla.

Kritična vezja so fizično in električno izolirana vzdolž signalne poti, da se ohrani celovitost signala pred motnjami. Izhodne stopnje temeljijo na večstopenjskih push-pull tranzistorjih, konfiguraciji, pri kateri si delo delita dva sklopa tranzistorjev (eden obravnava pozitivne polperiode signala, drugi negativne). Poraba pri polni obremenitvi doseže 550 W, v stanju pripravljenosti pa pade pod 0,5 W.

Priključitev in integracija

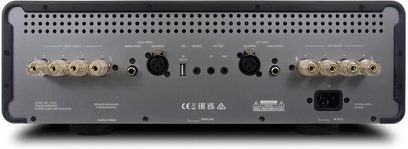

S430 sprejema dve vrsti vhodov: simetrične prek XLR in nesimetrične prek RCA. Simetrična povezava (XLR) prenaša signal po dveh vodnikih v nasprotni fazi, kar omogoča izničevanje šumov, zajetih vzdolž kabla; priporočljiva je pri daljših povezavah ali v električno hrupnem okolju. Vhod RCA ima občutljivost 2 V pri impedanci 12 kΩ, vhod XLR pa 4 V pri 200 kΩ. Ojačenje se razlikuje glede na vhod: 26,5 dB pri nesimetrični povezavi, 20,5 dB pri simetrični povezavi.

Ta dvojna povezljivost omogoča veliko svobode pri izbiri predojačevalnika. Naravni partner je P430 iz iste serije, vendar nič ne preprečuje uporabe S430 z drugim predojačevalnikom, opremljenim z izhodom XLR ali RCA. Zvočniki se priključijo na dvojne petpolne priključke, združljive z glavnimi vrstami zaključkov (vilice, banana vtiči, gola žica).

Ohišje in prikazovalnik

Ohišje iz strojno obdelanega aluminija ima dve vlogi: napravi daje vizualno prisotnost ter duši mehanske vibracije, hkrati pa notranja vezja ščiti pred zunanjimi motnjami. Sprednja plošča vključuje nastavljiv barvni TFT-zaslon, ki lahko med poslušanjem prikazuje VU-metre ali se popolnoma izklopi za čist videz med osredotočenimi poslušalskimi seansami. Sprednjo ploščo dopolnjuje osvetljeno stikalo za vklop.

Pri masi 17,5 kg in merah 431 × 148 × 405 mm ostaja odvajanje toplote zmerno, 1513 BTU/h (izmerjeno pri 4 ohmih, pri eni osmini nazivne moči), kar daje predstavo o potrebnem prezračevanju v pohištvenem elementu.

Tehnične značilnosti

Splošno

• Tip: stereo močnostni ojačevalnik
• Razred ojačanja: razred AB
• Priložen daljinski upravljalnik

Izhodna moč

• FTC moč: 2 × 250 W pri 8 Ω
• Neprekinjena moč: 2 × 230 W pri 8 Ω
• Največja moč: 2 × 390 W pri 4 Ω
• Najmanjša impedanca zvočnikov: 4 Ω

Zvočne zmogljivosti

• Skupno harmonsko popačenje (THD): < 0,03 %
• Intermodulacijsko popačenje: < 0,03 % (60 Hz / 7 kHz, 4:1)
• Frekvenčni odziv: 10 Hz – 100 kHz (±0,4 dB)
• Razmerje signal/šum: > 115 dB (IHF A-uteženo)
• Faktor dušenja: 350 (1 kHz, 8 Ω)
• Presluh / ločitev kanalov: > 70 dB

Vhodi in občutljivost

• Zvočni vhodi: simetrični XLR, asimetrični RCA
• Ojačenje
  • Asimetrični vhod: 26,5 dB
  • Simetrični vhod: 20,5 dB
• Občutljivost in vhodna impedanca
  • RCA: 2 V / 12 kΩ
  • XLR: 4 V / 200 kΩ

Napajanje

• Napajalna napetost: 230 V / 50 Hz
• Poraba: 550 W
• Poraba v stanju pripravljenosti: < 0,5 W
• Predimenzioniran toroidni transformator, zasnovan po meri in izdelan interno
• Visokozmogljivi shranjevalni kondenzatorji

Mere in teža

• Mere (Š × V × G): 431 × 148 × 405 mm
• Višina sprednje plošče: 131 mm
• Neto teža: 17,5 kg

Odvajanje toplote

• 1513 BTU / h (4 Ω, 1/8 nazivne moči)
