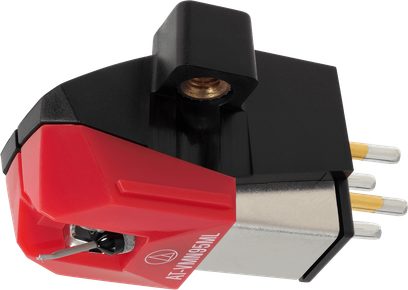

Audio Technica AT-VM95ML

L’AT-VM95ML je četrti model v seriji VM95 od Audio-Technica, postavljen med verzijami z eliptičnimi diamanti in modelom Shibata. Uporablja tehnologijo dvojnega mobilnega magneta (VM) in diamant z mikrolinearnim profilom 2,2 x 0,12 mil. Ta konfiguracija omogoča fino branje žlebov in ponuja življenjsko dobo približno 1000 ur.

Mikrolinearni diamant: geometrijska natančnost in podaljšana življenjska doba

Mikrolinearni profil (znan tudi kot MicroLine ali Micro Linear) se izkazuje s svojo kompleksno obliko, ki bistveno poveča površino stika s stenami žleba. S svojimi dimenzijami 2,2 mil v navpični in 0,12 mil v vodoravni smeri ima ta diamant kontaktno površino približno 115 µm², kar je skoraj dvakrat več kot pri standardnem eliptičnem diamantu.

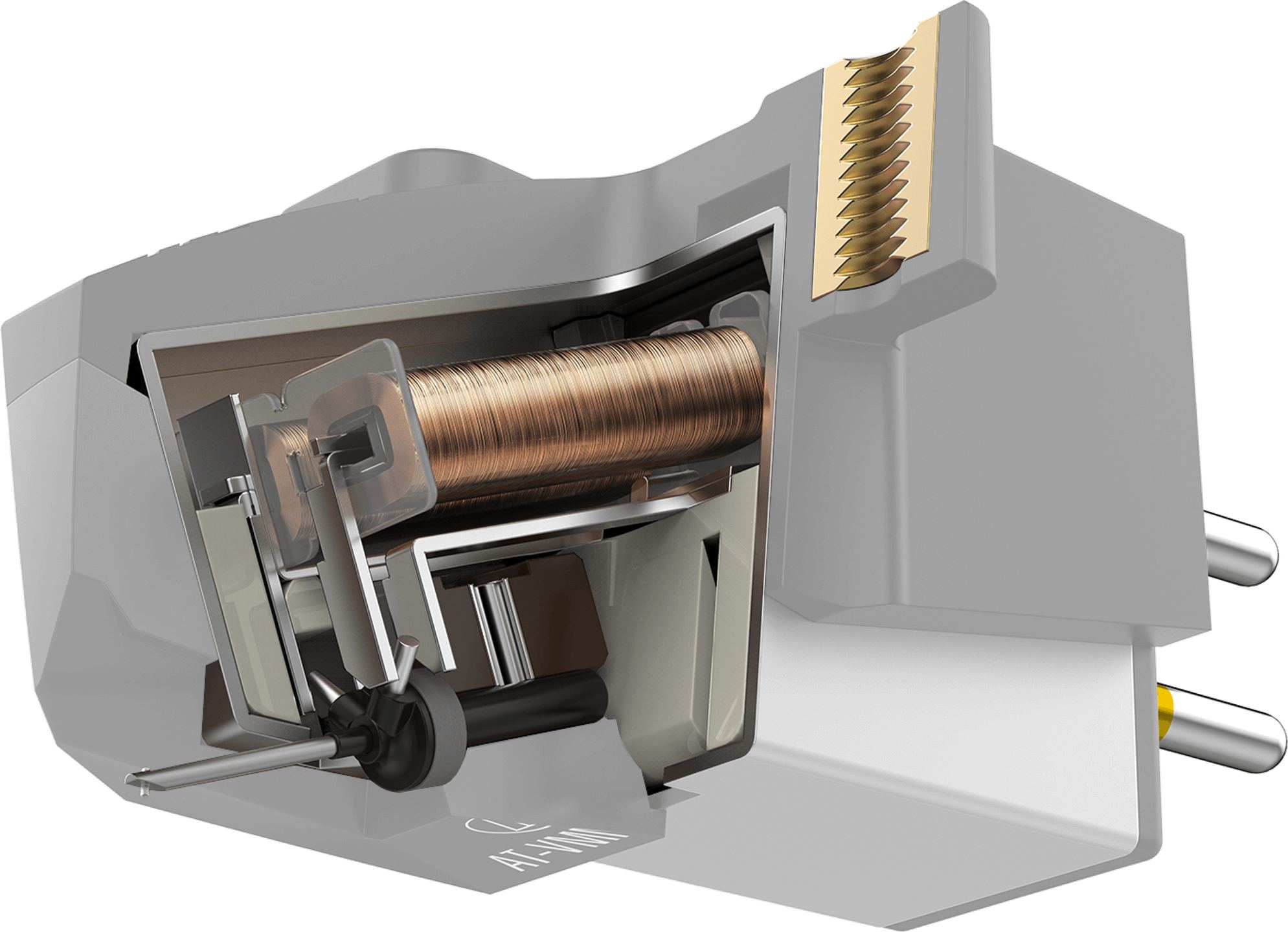

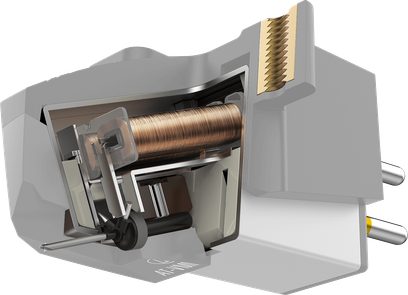

Ta posebna geometrija omogoča diamantu, da sledi visokofrekvenčnim modulacijam, vgraviranim globoko v stene žleba, območja, ki so nedostopna za stožčaste ali eliptične diamante. Kantilever iz aluminija prenese te mikroskopske vibracije v magnetni sistem, kjer spremembe toka inducirajo električni signal v tuljavah.

Montaža “nude” (celovita) diamanta neposredno na kantilever, brez vmesne kovinske palice, zmanjša maso mobilnega dela. Ta konstrukcija zmanjša vlačnost in izboljša prehodni odziv, kar je posebno opazno pri začetkih tonov in subtilnih podrobnostih posnetkov.

Združljivost in razširljivost v okviru ekosistema VM95

AT-VM95ML ima enako ohišje kot vse celice v seriji VM95, ki jih lahko prepoznamo po barvni kodi: modra za stožčasto VM95C, zelena za eliptično VM95E, oranžna za eliptično nude VM95EN, rdeča za to mikrolinearno VM95ML in rjava za Shibata VM95SH. Ta standardizacija omogoča popolno zamenljivost nadomestnih diamantov AT-VMN95.

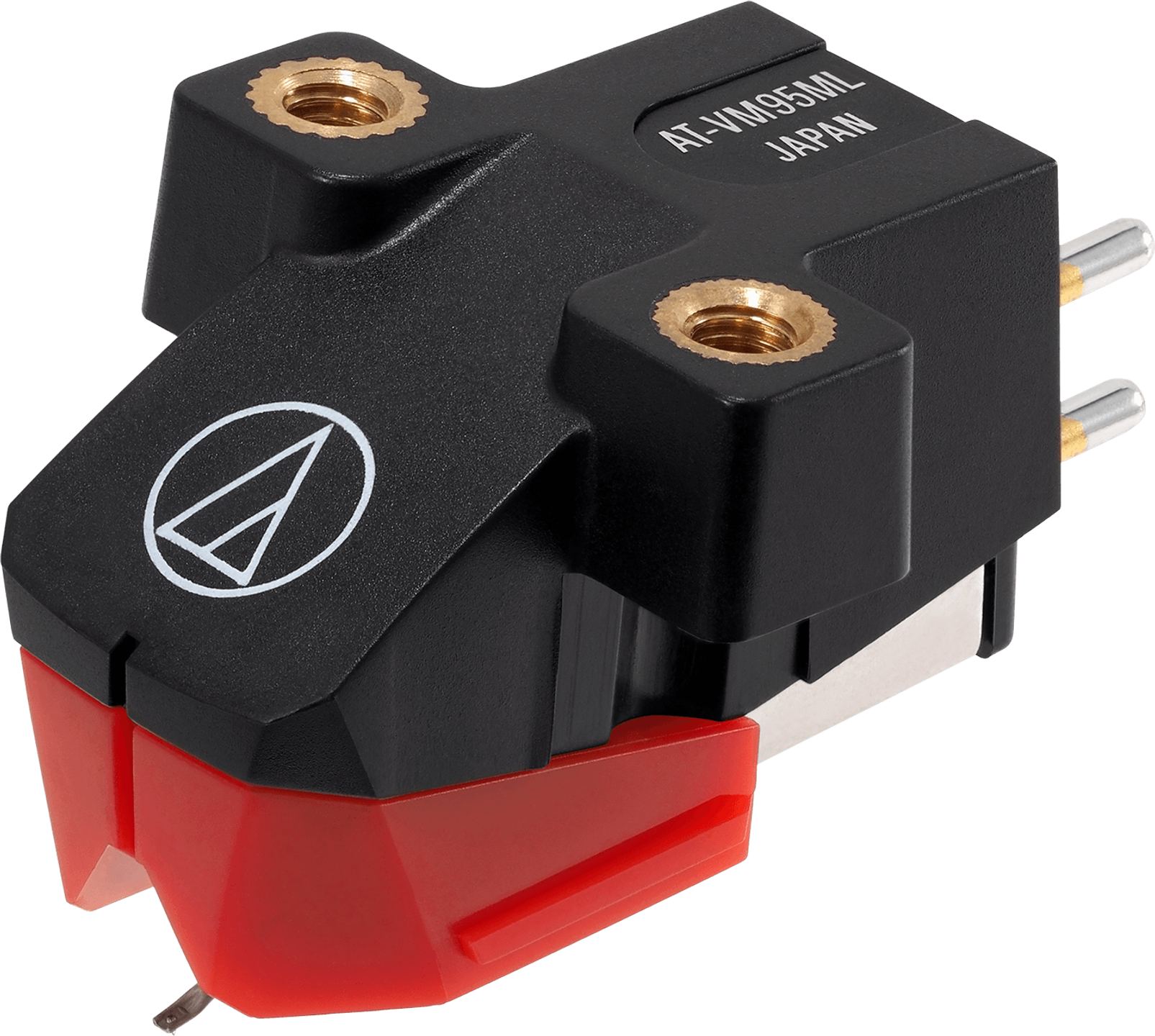

Vdelani navojni vložki iz mesinga v ohišju olajšajo namestitev na standardne polpalčne nosilce celic. Za pritrditev sta dovolj dve vijaki, brez potrebe po maticah, kar poenostavi namestitev in zagotavlja optimalni moment prižema. Skupna teža 6,1 grama ostaja združljiva z večino sodobnih ramenskih sistemov.

Celica sprejme tudi diamante iz serije AT-XP, namenjene DJ aplikacijam (ATN-XP5 in ATN-XP7), čeprav arhitektura VM ni optimizirana za intenzivno škrabanje. Ta vsestranskost omogoča prilagoditev celice različnim uporabam, brez spreminjanja glavnega ohišja.

Tehnični parametri in praktične implikacije

Frekvenčni odziv se razteza od 20 Hz do 25 kHz, kar bistveno presega slušni spekter. To razširitev v visokih frekvencah, značilno za mikrolinearne diamante, se kaže v podrobni reprodukciji višjih harmonikov in boljši ločitvi instrumentov v miksanju.

Ločitev kanalov 23 dB pri 1 kHz, kombinirana z ravnotežjem 1,5 dB med kanali, zagotavlja stabilno in dobro definirano stereofonsko sliko. Navpični kot sledišča 23 stopinj ustreza sodobnim standardom graviranja, kar zagotavlja optimalno sledjenje navpičnim in bočnim modulacijam.

Priporočena sila pritiska 2,0 grama (območje 1,8 do 2,2 g) predstavlja kompromis med pritiskom, potrebnim za ohranjanje stika v dinamičnih odsekih, in varstvom plošč. Statična podatnost 20 x 10⁻⁶ cm/dyne je primerna za ramena srednje do visoke mase, značilna za sodobne gramofone.

Priporočeni parametri obremenitve (47 kΩ impedanca in 100-200 pF kapacitivnost) ustrezajo standardnim vrednostim MM fonopredokrevalnikov. Impedanca tuljave 3,3 kΩ in induktivnost 550 mH vplivata na odzivno krivuljo v ekstremno visokih frekvencah, ki je posebno občutljiva na spremembe kapacitivnosti kabla.

Namestitev in praktične pomisleke

Namestitev AT-VM95ML zahteva posebno pozornost pri poravnavi. Finesa mikrolinearnega diamanta naredi nastavitev azimuta in navpičnega kota branja (VTA) bolj kritično kot pri eliptičnem diamantu. Priporočljivo je uporabiti natančno nastavitveno šablono in tehtnico za silo pritiska, da v celoti izkoristimo zmogljivosti celice.

Predvidena življenjska doba 1000 ur poslušanja predstavlja približno trojno življenjsko dobo eliptičnega diamanta. Ta dolgovečnost se razloži z razporejanjem obrabe na večjo kontaktno površino in kakovostjo diamanta nude square shank (monoblok kvadratna palica).

Vzdrževanje se omejuje na redno čiščenje diamanta s posvečeno četko in občasno uporabo specifičnega čistilnega sredstva. Odstranljiva rdeča zaščita ščiti diamant med manipulacijo, za razliko od vgrajenega zaščitnega sistema, ki se zapira pri seriji VM500.

Tehnične značilnosti

Konstrukcija in izdelava

• Stereo VM celica z dvojnim magnetom
• Cevasti aluminijasti kantilever
• Ohišje, združljivo s serijo VM95
• Masa: 6,1 g
• Dimenzije: 17,2 × 18,9 × 28,3 mm (V × Š × D)

Zvočne karakteristike

• Frekvenčni odziv: 20 - 25.000 Hz
• Izhodna napetost: 3,5 mV (pri 1 kHz, 5 cm/s)
• Ločitev kanalov: 23 dB (1 kHz)
• Uravnoteženost kanalov: 1,5 dB (1 kHz)

Specifikacije diamanta

• Tip: mikrolinearen
• Dimenzije: 2,2 × 0,12 mil
• Prilagoditev: enodelna kvadratna palica
• Navpični kot sledilne igle: 23°
• Priporočena pritiskna sila: 1,8 - 2,2 g (standard 2,0 g)
• Statična podatnost: 20 × 10⁻⁶ cm/dyne
• Dinamična podatnost: 10 × 10⁻⁶ cm/dyne (100 Hz)

Električne karakteristike

• Impedanca navitja: 3,3 kΩ (1 kHz)
• Induktivnost navitja: 550 mH (1 kHz)
• Upornost enosmernega toka: 485 Ω
• Material navitja: čista bakrena žica

Montažni in uporabni parametri

• Montaža: razmik 12,7 mm z navojnimi vložki M2,6
• Priporočena obremenitvena impedanca: 47.000 Ω
• Priporočena obremenitvena kapacitivnost: 100 - 200 pF

Združljivost

• Nadomestna igla za predvajanje: AT-VMN95ML
• Združljive igle serije VM95:
  • AT-VMN95C (konična)
  • AT-VMN95E (lepljena eliptična)
  • AT-VMN95EN (celovita eliptična)
  • AT-VMN95ML (mikrolinearna)
  • AT-VMN95SH (shibata)
  • AT-VMN95SP (78 obr/min)
• Združljivost s celicami DJ serije AT-XP:
  • ohišje XP združljivo z iglami VM95 (višji izhod za DJ-je)
  • ohišje VM95 združljivo z iglami XP (nižji izhod, primeren za hi-fi vhode)
• Pritiskna sila: 3 g za XP, 2 g za VM95
• Opozorilo: VM arhitektura ni primerna za intenzivno scratching

Predvidena življenjska doba diamantov

• Mikrolinearen: približno 1000 ur
• Koničen: približno 500 ur
• Eliptičen: približno 300 ur
• Shibata: približno 800 ur

Pripomočki in splošne informacije

• Vključen pripomoček: 2 vijaka M2,6 × 8 mm, 2 vijaka M2,6 × 11 mm, 2 plastični podložki, nemagnetni vijak
