Thorens TAS 1500

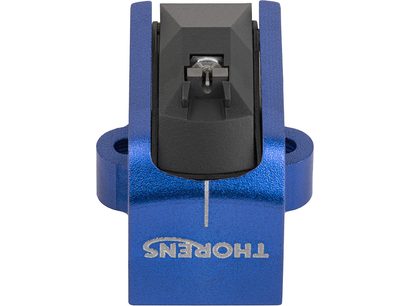

Premično tuljavčna glava, izdelana na Japonskem, je plod tehničnega sodelovanja med Thorensom in priznanimi japonskimi strokovnjaki za analogne pretvornike. TAS 1500 združuje masivni borov konzol (cantilever) z diamantno iglo z mikrolinijskim brušenjem, vse skupaj pa je nameščeno v aluminijasto ohišje, ki ga je oblikoval dizajner Helmut Thiele. Zasnovana je bila v tandemu z gramofoni TD 1500 in TD 403 DD, vendar je primerna tudi za številne druge konfiguracije.

Izpiljen bralni mehanizem

Konzol TAS 1500 je izdelan iz cevi iz masivnega bora s premerom 0,28 mm. Ta material je cenjen zaradi svoje izjemne togosti in majhne mase, zato vibracije, ki jih zajame diamant, prenaša z minimalnimi izgubami in barvanjem zvoka. Na njegovem koncu se nahaja goli diamant s profilom Line Contact (dimenzije 55,9 × 3,0 μm), ki natančno sledi modulacijam v brazdi. Ta vrsta konice, imenovana tudi mikrolinijska, ponuja veliko kontaktno površino v smeri branja, hkrati pa ostaja zelo tanka bočno, kar omogoča pridobivanje več visokofrekvenčnih informacij ob hkratnem manjšem obrabljanju sten brazde.

Dinamična skladnost 16 × 10⁻⁶ cm/dyne pri 100 Hz in statična skladnost 20 × 10⁻⁶ cm/dyne uvrščata TAS 1500 v območje srednje skladnosti. Zato se brez težav ujame z večino ročk srednje mase, kot je TP 150, s katero je bila razvita, pa tudi z drugimi ročkami z učinkovito maso med 10 in 20 grami.

Bakrene tuljave PCOCC in generatorsko vezje

Tuljave TAS 1500 uporabljajo baker PCOCC (Pure Copper by Ohno Continuous Casting), postopek neprekinjenega litja, ki ga je razvil profesor Ohno z Inštituta za tehnologijo v Chibi. Ta tehnika omogoča izdelavo monokristalnega bakrenega vodnika, pri katerem so kristalna zrna lahko dolga več kot 200 metrov, v primerjavi z nekaj centimetri pri običajnem OFC-bakru. Skoraj popolna odsotnost zrnastih stikov zmanjšuje ovire za pretok električnega signala.

Z izhodno napetostjo 0,4 mV pri 1 kHz in hitrosti rezanja 5 cm/s spada TAS 1500 med MC-glave z nizko izhodno napetostjo. Potrebuje torej phono predstopnjo z vhodom MC ali dvigalni transformator. Njena notranja impedanca 12 Ω in induktivnost 25 μH jo naredita združljivo z večino MC phono stopenj, ki sprejemajo minimalno obremenitev 100 Ω.

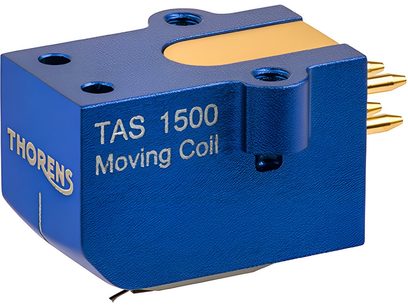

Aluminijasto ohišje, zasnovano za enostavno montažo

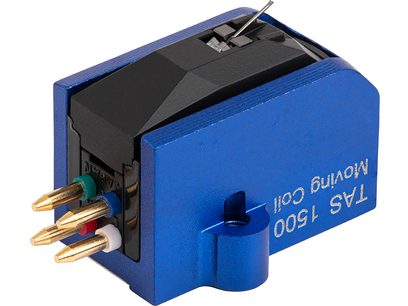

Strojno obdelano aluminijasto ohišje ima navojne luknje M2,5, izvrtane neposredno v telo glave, s standardnim razmakom 12,7 mm (pol cola). Ta zasnova odpravlja potrebo po držanju matic pod glavo med montažo – opravilo, ki je pri tradicionalnih japonskih glavah z skozi-vijaki pogosto precej zamudno. Medeninasti priključni zatiči zagotavljajo zanesljiv stik s kabli v ročki.

Skupna masa 8,2 grama uvršča TAS 1500 v standardni razred teže. Večina ročk takšno obremenitev brez težav sprejme, nastavitev sile sledenja med 1,8 in 2,0 grama (nominalna vrednost: 2,0 g) pa praviloma ne predstavlja težav.

Frekvenčni odziv in ločitev kanalov

Naznačeno frekvenčno območje sega od 20 Hz do 47 kHz, kar močno presega slišno območje in priča o sposobnosti sistema konzol–diamant, da sledi najfinejšim modulacijam. V praksi ta razširitev v visokih tonih prispeva k boljšemu prenosu harmonskih in tranzientov.

Ločitev kanalov dosega 27 dB pri 1 kHz, kar zagotavlja jasno definirano stereofonsko sliko z nadzorovano preslušnostjo. Ravnnotežje med levim in desnim kanalom je specificirano na ±1 dB, kar omejuje zaznavna odstopanja v glasnosti med obema kanaloma.

Združljivost in integracija

Čeprav je bila TAS 1500 razvita za gramofona TD 1500 in TD 403 DD z ročko TP 150, prav tako dobro deluje na drugih Thorens gramofonih: na modelih z visečim pod-šasijem, kot so TD 160, TD 147 ali TD 320, pa tudi na gramofonih drugih znamk z ročkami podobne učinkovite mase. Vertikalni bralni kot 20° ustreza trenutnemu industrijskemu standardu.

Pri gramofonih z uravnoteženimi XLR-izhodi, kot sta TD 1500 ali TD 1601, TAS 1500 omogoča polno izkoriščanje te povezave, pod pogojem, da imate phono predstopnjo, ki sprejema uravnotežene vhode.

Tehnične specifikacije

Konstrukcija

• Premična tuljava
• Gola diamantna konica Line Contact
• Montažni format 12,7 mm
• Tuljava iz bakra Ohno Continuous Cast (PCOCC)
• Ohišje iz aluminija
• Priključni zatiči iz medenine

Električne specifikacije

• Izhodna napetost: 0,4 mV (1 kHz, 5 cm/s)
• Impedanca tuljave: 12 Ω (1 kHz)
• Induktivnost tuljave: 25 μH (1 kHz)
• Upornost enosmernega toka: 12 Ω
• Priporočena obremenitvena impedanca: min. 100 Ω

Avdio zmogljivost

• Frekvenčni odziv: 20 - 47.000 Hz
• Ločitev kanalov: 27 dB (1 kHz)
• Uravnoteženost izhodnih kanalov: 1 dB (1 kHz)

Mehanske specifikacije

• Navpični kot branja: 20 stopinj
• Priporočena sila pritiska: 1,8 do 2,2 g (standard 2,0 g)
• Dimenzije diamanta: 55,9 × 3,0 μm
• Borov nosilec 0,28 mm
• Statična skladnost: 20 × 10⁻⁶ cm/dyne
• Dinamična skladnost: 16 × 10⁻⁶ cm/dyne (100 Hz)
• Teža glave: 8,2 g
