SPL Crossover Mk2 črn

SPL Crossover Mk2 : popolnoma analogno aktivno filtriranje

Vključitev nizkotonca v povsem analogni visokokakovostni sistem predstavlja konkreten problem: skoraj vsi filtri na trgu zahtevajo digitalno pretvorbo. Vrnitev v digitalno domeno znotraj analogne verige pomeni žrtvovanje dela tistega, kar smo želeli ohraniti. SPL ubira nasprotno pot z dvosteznim stereo aktivnim filtrom, ki ločuje frekvence, ne da bi se kdaj dotaknil digitalne domene, njegov obseg uporabe pa daleč presega ojačanje nizkih tonov.

Ločevanje frekvenc brez prehoda v digitalno domeno

Aktivni filter deluje pred močnostnimi ojačevalniki: linijski signal razdeli na dva frekvenčna pasova in vsakega pošlje v svojo ojačevalno stopnjo. Crossover Mk2 je organiziran v dva neodvisna odseka. Nizkoprepustni odsek napaja enega ali več nizkotoncev, visokoprepustni odsek pa glavne zvočnike. Vsak ima svojo ločilno frekvenco, ločeno nastavljivo med 20 Hz in 3,6 kHz.

Prednost ohranjanja vsega v analogni domeni temelji na preprostem razmisleku. V visokokakovostnem sistemu signal potuje brez pretvorbe od začetka do konca. Vstaviti vanj digitalni filter pomeni dodati analogno-digitalno in nato digitalno-analogno pretvorbo tam, kjer smo prav takšne korake želeli izključiti. Crossover Mk2 signal obdeluje napetostno, brez ure ali pretvornika, ter ohranja verigo analogno od začetka do konca. Ta pristop zahteva vmesno priključno točko med predojačevalnikom in močnostnim ojačevalnikom ali predojačani izhod.

Tehnologija VOLTAiR in njenih 120 voltov

Oznaka VOLTAiR označuje skupno elektronsko osnovo naprav iz SPL-jeve serije Professional Fidelity. Načelo: avdio vezja delujejo pri delovni napetosti 120 voltov, razdeljeni na ±60 V, medtem ko klasični operacijski ojačevalniki delujejo okoli ±15 V. Ta napetost početveri razpoložljivo rezervo pred popačenjem zaradi nasičenja. SPL navaja približno 12 dB dodatne dinamične rezerve v primerjavi z vezjem ±15 V.

Takšna napetost bi uničila standardne komponente. SPL je zato razvil lastne operacijske ojačevalnike 120V SUPRA, ki zmorejo delovati pri ±60 V. Rezultat je razviden iz meritev: harmonsko popačenje 0,0008 % na visokoprepustnem izhodu, dinamični razpon 138 dB, frekvenčni odziv od 10 Hz do 100 kHz pri -3 dB. Oznaka je lahko včasih zavajajoča: teh 120 voltov nima nobene povezave z omrežno napetostjo, temveč se nanaša izključno na notranjo obdelavo signala.

Osemnajst ločilnih frekvenc in dva naklona

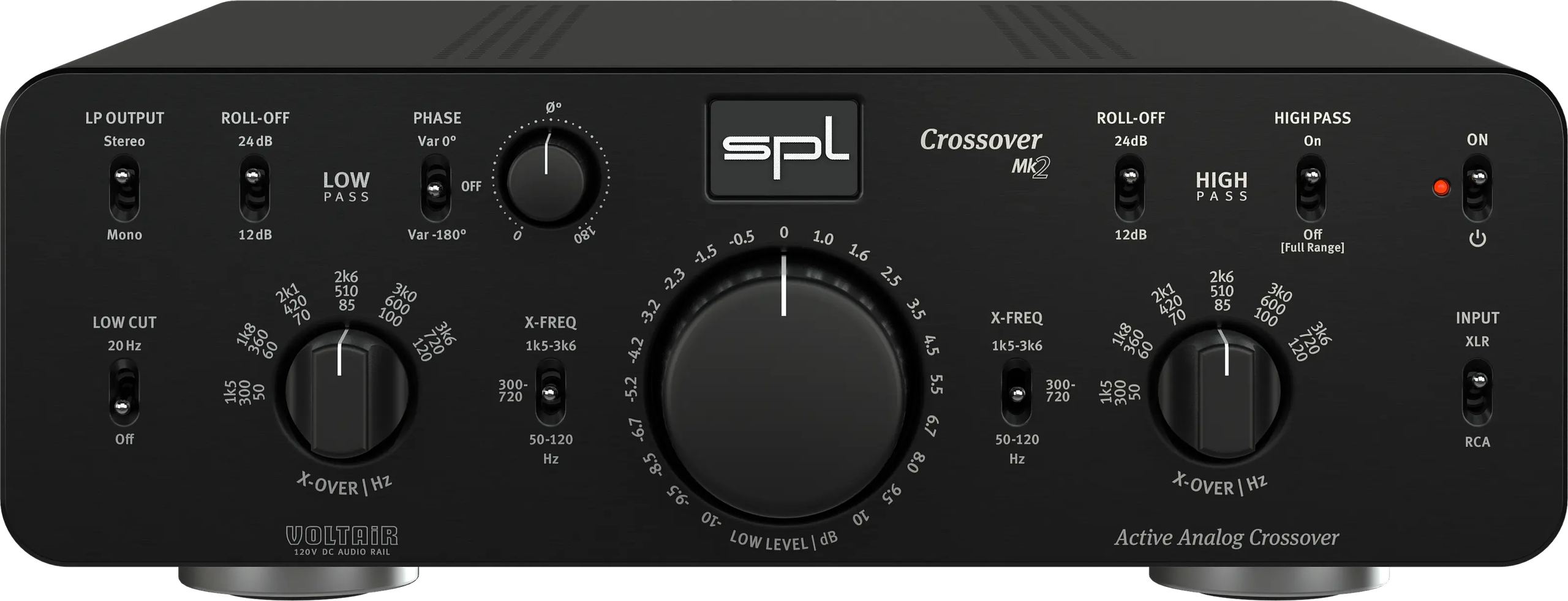

Nastavitev frekvence poteka prek dveh izbirnikov. Prvi, X-FREQ, izbere eno od treh delovnih območij: 50 do 120 Hz, 300 do 720 Hz ali 1,5 do 3,6 kHz. Drugi, X-OVER, izbere eno od šestih vrednosti znotraj izbranega območja. Kombinacija omogoča osemnajst ločilnih točk, ki jih je mogoče neodvisno nastaviti za nizkoprepustni in visokoprepustni del.

Te vrednosti so stopenjske, ne zvezne: izbira poteka znotraj mreže, namesto s prostim vrtenjem potenciometra. V zameno je mogoče vsak položaj natančno ponoviti od ene nastavitve do druge. Naklon je mogoče preklopiti med 12 in 24 dB na oktavo za vsak od obeh odsekov. Blag naklon (12 dB) omogoča več prekrivanja med obema potema in zmehča prehod; strm naklon (24 dB) jasneje loči nizke tone od preostanka, vendar povzroči izrazitejši fazni zasuk okoli ločilne točke.

Celoto dopolnjuje visokoprepustni filter, nastavljen na 20 Hz. Obe poti razbremeni neslišnih frekvenc pod tem pragom, s čimer preprečuje, da bi ojačevalnik porabljal moč za neželene infranizke tone, in razbremeni zvočnike.

Uskladitev nizkih tonov z glavnimi zvočniki

Za sožitje nizkotonca in glavnih zvočnikov morajo njuni signali do ušesa prispeti fazno usklajeni. Crossover Mk2 ponuja zvezno nastavitev faze v obsegu 360°. Tripoložajni preklopnik določa smer vrtenja: v enem primeru od 0° do 180°, v drugem od 0° do -180°; potenciometer nato nastavi natančno vrednost. Tretji položaj pomeni izklop, fazno vezje pa popolnoma izgine iz signalne poti.

Raven nizkih tonov je nastavljiva od -10 do +10 dB prek potenciometra Alps RK27. Ta nastavitev je namenjena predvsem uskladitvi nizkotonca z zvočniki, vendar je mogoče z njo tudi odebeliti posnetek, skop z nizkimi toni.

Nizkoprepustni izhod deluje mono ali stereo. V mono načinu filter sešteje oba kanala in napaja en sam nizkotonec; v stereo načinu upravlja dva ločena nizkotonca, po enega na kanal. Če pa želite glavne zvočnike pustiti delovati v celotnem frekvenčnem območju, lahko visokoprepustni filter izklopite in glavnim potem vrnete celoten spekter.

Prednosti Mk2 v primerjavi z izvirno različico

Prva različica filtra SPL je bila omejena na območje 50–120 Hz, s šestimi položaji in fiksnim nizkofrekvenčnim naklonom 24 dB na oktavo. Njena uporaba je bila omejena na povezovanje nizkotonca s širokopasovnimi zvočniki. Mk2 razširja ločilno frekvenco do 3,6 kHz in poveča število frekvenc s šest na osemnajst.

Ta razširitev območja spremeni namembnost Crossover Mk2. Dvig do 3,6 kHz omogoča ločitev nizkih tonov od srednjih in visokih tonov, zato je mogoče razmisliti o biamplifikaciji zvočnikov, ne le o dodajanju nizkotonca obstoječemu sistemu. Oba naklona sta postala preklopna za vsak odsek, fazna nastavitev pa je dobila tripoložajni preklopnik. Mk2 pa opušča dva mehanska VU-metra iz izvirne različice: izbira daje prednost širini nastavitev pred vizualnim odčitavanjem ravni.

Simetrični priključki in nemška izdelava

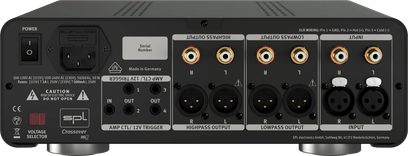

Vsak vhod in vsak izhod sta na voljo v dveh formatih: simetrični XLR in nesimetrični RCA, vsi pozlačeni. Izbirnik določi aktivni vhod, XLR ali RCA, medtem ko izhodi signal hkrati zagotavljajo na obeh priključkih, kar odpravlja potrebo po adapterjih ne glede na preostanek sistema. Simetrična povezava ponuja zavrnitev skupnega načina 82 dB, kar je uporabno pri dolgih kablih ali v električno obremenjenem okolju.

Priključek AMP CTL upravlja 12 V proženje. Hkrati s Crossover Mk2 lahko preklopi v stanje pripravljenosti ali prebudi do štiri združljive naprave, sam filter pa je mogoče upravljati s predojačevalnikom SPL, kot so Director Mk2, Elector ali Phonitor x. V stanju pripravljenosti poraba ostaja pod 0,3 W.

Kar zadeva izdelavo, SPL Crossover Mk2 sestavlja v svoji nemški tovarni v Niederkrüchtenu. Občutljive komponente so nameščene skozi luknje in spajkane skozi tiskano vezje namesto površinsko, kar omogoča izbiro vsake komponente po posluhu. Napajanje je linearno, z oklopljenim toroidnim transformatorjem. Ohišje meri 278 × 100 × 300 mm in tehta 4,6 kg, na voljo pa je v črni, rdeči ali srebrni barvi.

Tehnične značilnosti

Splošni pregled

• 2-stezni stereo analogni aktivni filter
• Druga generacija SPL Crossover
• Zasnovan za integracijo nizkotoncev in večojačevalnih sistemov
• Lastniška tehnologija SPL VOLTAiR 120 V
• Izdelano v Nemčiji

Prednosti

• Visokozvesto analogno filtriranje brez digitalne pretvorbe
• Neodvisne mejne frekvence za razdelka Low Pass in High Pass
• 18 izbirnih mejnih frekvenc
• Preklopni naklon filtriranja: 12 ali 24 dB / oktavo
• Nizkoprepustni filter (Low Cut) pri 20 Hz
• Spremenljiva nastavitev faze za 360°
• Delovanje Low Pass v mono ali stereo načinu
• Možnost izklopa filtra High Pass
• Nastavitev ravni nizkotonca od -10 do +10 dB
• Simetrični vhodi in izhodi XLR ter nesimetrični RCA
• Hkratno aktivni izhodi RCA in XLR
• Upravljanje Trigger 12 V (AMP CTL)

Mejne frekvence

• Neodvisna nastavitev za Low Pass in High Pass
• 18 razpoložljivih frekvenc:
  • 50 / 60 / 70 / 85 / 100 / 120 Hz
  • 300 / 360 / 420 / 510 / 600 / 720 Hz
  • 1,5 / 1,8 / 2,1 / 2,6 / 3 / 3,6 kHz
• 3-položajni izbirnik območja X-FREQ
• 6-položajni izbirnik X-OVER

Nastavitve

• Naklon filtriranja:
  • 12 dB / oktavo
  • 24 dB / oktavo
• Nizkoprepustni filter (Low Cut): 20 Hz
• Nastavitev faze:
  • Spremenljiva od 0° do 180°
  • Spremenljiva od 0° do -180°
  • Možnost izklopa faznega vezja
• Izhod Low Pass:
  • Mono
  • Stereo
• Filter High Pass je mogoče vklopiti ali izklopiti
• Nastavitev ravni nizkih tonov: -10 dB do +10 dB

Zvočne zmogljivosti

• Največje ojačenje vhod / izhod: 32,5 dB
• Frekvenčni odziv (-3 dB): 10 Hz – 100 kHz
• Harmonično popačenje:
  • 0,0008 % (0 dBu, 1 kHz, High Pass)
  • 0,0009 % (0 dBu, 30 Hz, Low Pass)
• Presluh (1 kHz): -70 dB
• Razmerje signal / šum (A-uteženo):
  • -106 dBu (High Pass)
  • -105 dBu (Low Pass)
• Dinamični razpon:
  • 138 dB (High Pass)
  • 137 dB (Low Pass)
• Zavrnitev skupnega načina (XLR): 82 dB
• Izhodna impedanca: 75 Ω

Priključki

• Vhodi:
  • 1 par simetričnih XLR
  • 1 par nesimetričnih RCA
• Izhodi:
  • High Pass XLR
  • High Pass RCA
  • Low Pass XLR
  • Low Pass RCA
• Izbirnik vhoda XLR / RCA
• Vhod Trigger AMP CTL In (12 V)
• Izhod Trigger AMP CTL Out (12 V)

Napajanje

• Linearno napajanje z oklopljenim toroidnim transformatorjem
• Analogna napetost: ±60 V
• Napajanje relejev in LED: +12 V
• Omrežno napajanje:
  • 230 V AC / 50 Hz
  • 115 V AC / 60 Hz
• Varovalka 230 V: T 0,5 A
• Varovalka 115 V: T 1 A
• Največja poraba: 50 VA
• Poraba v stanju pripravljenosti: < 0,3 W

Dimenzije in teža

• Dimenzije (Š × V × G): 278 × 100 × 300 mm
• Neto teža: 4,6 kg
• Teža z embalažo: 5,85 kg
