SPL Crossover Mk2: popolnoma analogno aktivno filtriranje

Vključitev nizkotonca v povsem analogno vrhunsko verigo predstavlja konkreten problem: skoraj vsi filtri na trgu zahtevajo digitalno pretvorbo. Vrnitev v digitalni domeni znotraj analogne verige pomeni žrtvovanje dela tistega, kar smo želeli ohraniti. SPL ubira nasprotno pot z dvosteznim stereo aktivnim filtrom, ki ločuje frekvence, ne da bi se kadarkoli dotaknil digitalne domene, njegov obseg uporabe pa daleč presega zgolj poudarjanje nizkih tonov.

Ločevanje frekvenc brez digitalne obdelave

Aktivni filter deluje pred močnostnimi ojačevalniki: linijski signal razdeli na dva frekvenčna pasova in vsakega pošlje v svoj ojačevalni sklop. Crossover Mk2 je zasnovan z dvema neodvisnima sekcijama. Nizkoprepustna sekcija napaja enega ali več nizkotoncev, visokoprepustna sekcija pa glavne zvočnike. Vsaka ima svojo ločeno nastavljivo mejno frekvenco med 20 Hz in 3,6 kHz.

Prednost popolnoma analognega pristopa temelji na preprosti logiki. V vrhunskem sistemu signal od začetka do konca potuje brez pretvorbe. Vključitev digitalnega filtra pomeni dodajanje analogno-digitalne in nato digitalno-analogne pretvorbe tam, kjer smo prav takšne korake želeli izključiti. Crossover Mk2 signal obdeluje napetostno, brez ure in pretvornika, ter ohranja verigo analogno od začetka do konca. Takšna postavitev zahteva točko za vključitev med predojačevalnikom in močnostnim ojačevalnikom ali predojačevalni izhod.

Tehnologija VOLTAiR in njenih 120 voltov

Oznaka VOLTAiR označuje skupno elektronsko osnovo naprav iz SPL-jeve serije Professional Fidelity. Načelo je naslednje: avdio vezja delujejo pri napajalni napetosti 120 voltov, razdeljeni na ±60 V, medtem ko klasični operacijski ojačevalniki delujejo pri približno ±15 V. Ta napetost štirikrat poveča razpoložljivo rezervo pred popačenjem zaradi omejevanja. SPL navaja približno 12 dB dodatne dinamične rezerve v primerjavi z vezjem pri ±15 V.

Takšna napetost bi uničila standardne komponente. SPL je zato razvil lastne operacijske ojačevalnike 120V SUPRA, ki prenesejo ±60 V. Rezultat je razviden iz meritev: harmonsko popačenje 0,0008 % na visokoprepustnem izhodu, dinamični razpon 138 dB, frekvenčni odziv od 10 Hz do 100 kHz pri -3 dB. Oznaka je včasih zavajajoča: teh 120 voltov nima nobene povezave z omrežno napetostjo, temveč se nanaša izključno na notranjo obdelavo signala.

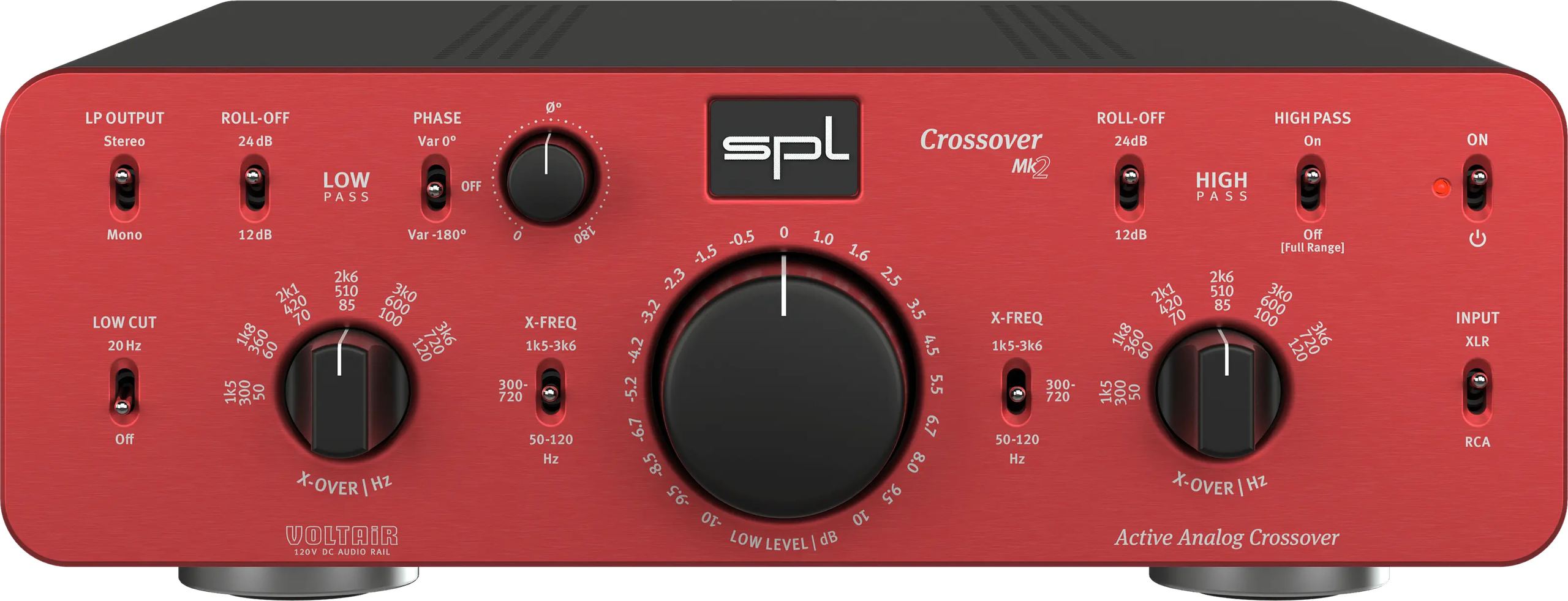

Osemnajst mejnih frekvenc in dva naklona

Nastavitev frekvence poteka prek dveh izbirnikov. Prvi, X-FREQ, izbere eno od treh delovnih območij: 50 do 120 Hz, 300 do 720 Hz ali 1,5 do 3,6 kHz. Drugi, X-OVER, izbere eno od šestih vrednosti znotraj izbranega območja. Kombinacija omogoča osemnajst mejnih točk, ki jih je mogoče neodvisno nastaviti za nizko- in visokoprepustni filter.

Te vrednosti so stopenjske in ne zvezne: izbirate znotraj mreže namesto s prostim vrtenjem potenciometra. V zameno je mogoče vsako nastavitev natančno ponoviti iz ene seanse v drugo. Naklon je za vsako od obeh sekcij preklopljiv med 12 in 24 dB na oktavo. Blag naklon (12 dB) omogoča več prekrivanja med obema potema in omili prehod; strm naklon (24 dB) jasneje loči nizke tone od preostanka, vendar ob izrazitejšem faznem zasuku okoli mejne točke.

Celoto dopolnjuje visokoprepustni filter, nastavljen na 20 Hz. Obe poti razbremeni neslišnih frekvenc pod tem pragom, zato ojačevalniku ni treba porabljati moči za neželene infrazvoke, zvočniki pa so manj obremenjeni.

Uskladitev nizkih tonov z glavnimi zvočniki

Skupno delovanje nizkotonca in glavnih zvočnikov zahteva, da njuna signala do ušesa prispeta v fazi. Crossover Mk2 ponuja zvezno nastavitev faze v območju 360°. Tripozicijsko stikalo določa smer vrtenja: v enem primeru od 0° do 180°, v drugem od 0° do -180°; potenciometer nato nastavi natančno vrednost. Tretji položaj je izklop, pri katerem fazno vezje povsem izgine iz signalne poti.

Raven nizkih tonov se nastavlja od -10 do +10 dB prek potenciometra Alps RK27. Ta nastavitev je predvsem namenjena uskladitvi nizkotonca z zvočniki, vendar nič ne preprečuje uporabe za dodajanje polnosti posnetku z malo nizkimi toni.

Nizkoprepustni izhod deluje mono ali stereo. V mono načinu filter sešteje oba kanala in napaja en sam nizkotonec; v stereo načinu upravlja dva ločena nizkotonca, po enega za vsak kanal. Če pa želite glavnim zvočnikom pustiti predvajanje celotnega frekvenčnega območja, lahko visokoprepustni filter izklopite in glavnima kanaloma vrnete celoten spekter.

Prednosti Mk2 v primerjavi z izvirno različico

Prva različica filtra SPL je bila omejena na območje 50–120 Hz, s šestimi položaji in fiksnim nizkoprepustnim naklonom 24 dB na oktavo. Njena uporaba je bila omejena na povezovanje nizkotonca s širokopasovnimi zvočniki. Mk2 razširi mejno frekvenco do 3,6 kHz in poveča število frekvenc s šest na osemnajst.

Ta širši obseg spremeni namembnost Crossover Mk2. Dvig do 3,6 kHz omogoča ločevanje nizkih tonov od srednjih in visokih tonov, s tem pa tudi biamplifikacijo zvočnikov, ne le dodajanja nizkotonca obstoječemu sistemu. Oba naklona sta zdaj preklopljiva na vsaki sekciji, nastavitev faze pa je dobila tripozicijsko stikalo. Mk2 pa opušča dva mehanska VU-metra iz izvirne različice: prednost daje širšemu obsegu nastavitev namesto vizualnemu prikazu ravni.

Simetrične povezave in nemška izdelava

Vsak vhod in izhod je na voljo v dveh formatih: simetričnem XLR in nesimetričnem RCA, vsi so pozlačeni. Izbirnik določa aktivni vhod, XLR ali RCA, medtem ko izhodi signal hkrati posredujejo na obeh priključkih, kar odpravlja potrebo po adapterjih ne glede na preostalo opremo. Simetrična povezava zagotavlja zavrnitev skupnega načina 82 dB, kar je uporabno pri dolgih kablih ali v električno obremenjenem okolju.

Priključek AMP CTL omogoča 12 V proženje. Hkrati s Crossover Mk2 lahko v stanje pripravljenosti preklopi ali prebudi do štiri združljive naprave, sam filter pa je mogoče upravljati s SPL prednjačevalnikom, kot so Director Mk2, Elector ali Phonitor x. V stanju pripravljenosti poraba ostane pod 0,3 W.

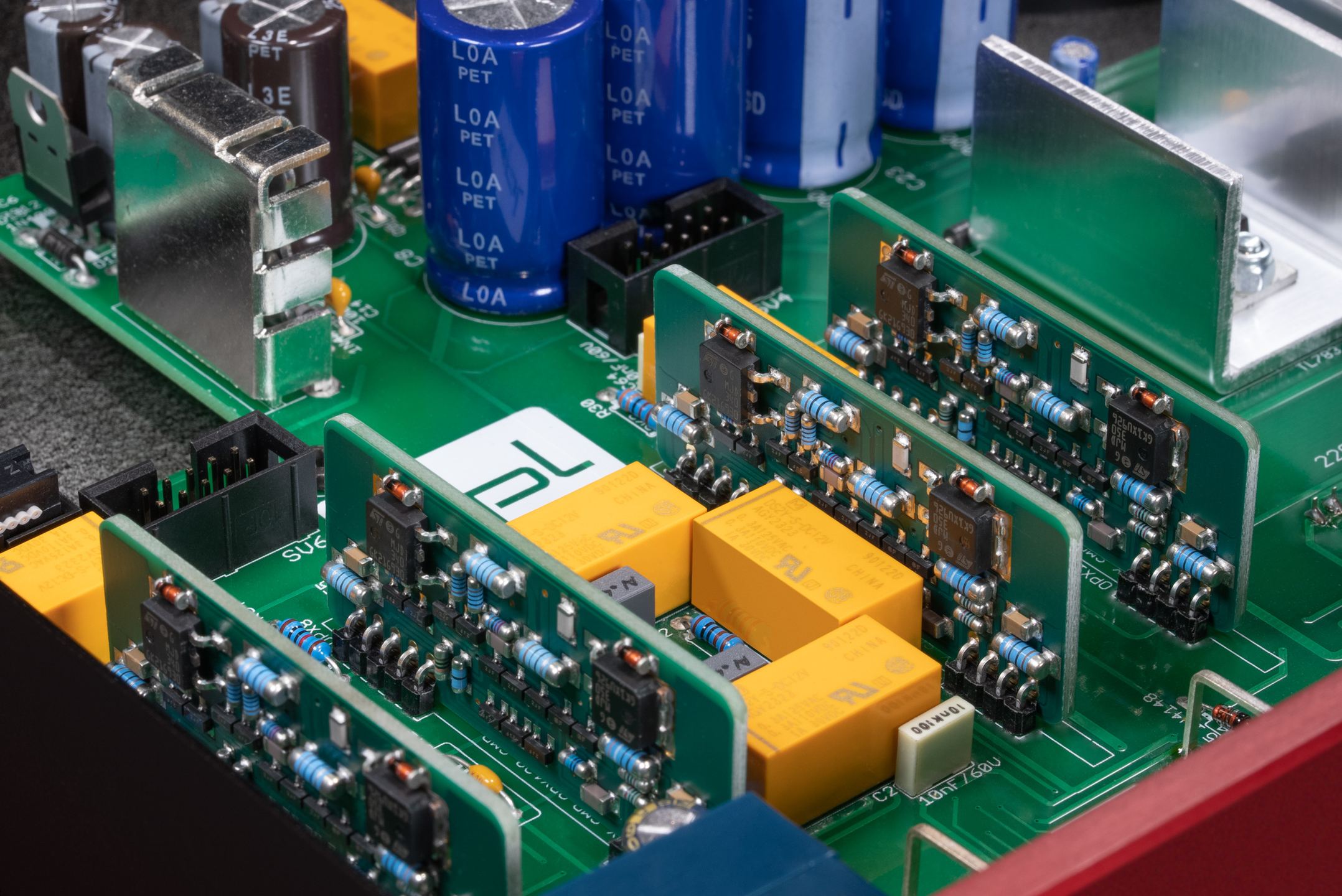

SPL Crossover Mk2 sestavlja v svoji nemški tovarni v Niederkrüchtenu. Občutljive komponente so nameščene skozi luknje in spajkane skozi tiskano vezje namesto površinsko, kar omogoča izbiro vsake komponente po posluhu. Napajanje je linearno, z oklopljenim toroidnim transformatorjem. Ohišje meri 278 × 100 × 300 mm, tehta 4,6 kg in je na voljo v črni, rdeči ali srebrni barvi.

Tehnične značilnosti

Splošni pregled

• Stereo 2-stezni analogni aktivni filter
• Druga generacija SPL Crossover
• Zasnovan za integracijo nizkotoncev in večojačevalnih sistemov
• Lastniška tehnologija SPL VOLTAiR 120 V
• Izdelano v Nemčiji

Prednosti

• Visokozvesto analogno filtriranje brez digitalne pretvorbe
• Neodvisne mejne frekvence za sekciji Low Pass in High Pass
• 18 izbirnih mejnih frekvenc
• Preklopni naklon filtriranja: 12 ali 24 dB / oktavo
• Visokoprepustni filter (Low Cut) pri 20 Hz
• Spremenljiva nastavitev faze v območju 360°
• Delovanje Low Pass v mono ali stereo načinu
• Možnost izklopa filtra High Pass
• Nastavitev ravni nizkotonca od -10 do +10 dB
• Simetrični vhodi in izhodi XLR ter nesimetrični RCA
• Izhoda RCA in XLR sta hkrati aktivna
• Upravljanje Trigger 12 V (AMP CTL)

Mejni frekvenci

• Neodvisna nastavitev za Low Pass in High Pass
• 18 razpoložljivih frekvenc:
  • 50 / 60 / 70 / 85 / 100 / 120 Hz
  • 300 / 360 / 420 / 510 / 600 / 720 Hz
  • 1,5 / 1,8 / 2,1 / 2,6 / 3 / 3,6 kHz
• 3-položajni izbirnik območja X-FREQ
• 6-položajni izbirnik X-OVER

Nastavitve

• Naklon filtriranja:
  • 12 dB / oktavo
  • 24 dB / oktavo
• Visokoprepustni filter (Low Cut): 20 Hz
• Nastavitev faze:
  • Spremenljiva od 0° do 180°
  • Spremenljiva od 0° do -180°
  • Možnost izklopa faznega vezja
• Izhod Low Pass:
  • Mono
  • Stereo
• Filter High Pass je mogoče vklopiti ali izklopiti
• Nastavitev ravni nizkih tonov: -10 dB do +10 dB

Zvočne zmogljivosti

• Največje ojačenje vhod / izhod: 32,5 dB
• Frekvenčni odziv (-3 dB): 10 Hz – 100 kHz
• Harmonično popačenje:
  • 0,0008 % (0 dBu, 1 kHz, High Pass)
  • 0,0009 % (0 dBu, 30 Hz, Low Pass)
• Presluh (1 kHz): -70 dB
• Razmerje signal / šum (A-vrednoteno):
  • -106 dBu (High Pass)
  • -105 dBu (Low Pass)
• Dinamični razpon:
  • 138 dB (High Pass)
  • 137 dB (Low Pass)
• Zavrnitev skupnega načina (XLR): 82 dB
• Izhodna impedanca: 75 Ω

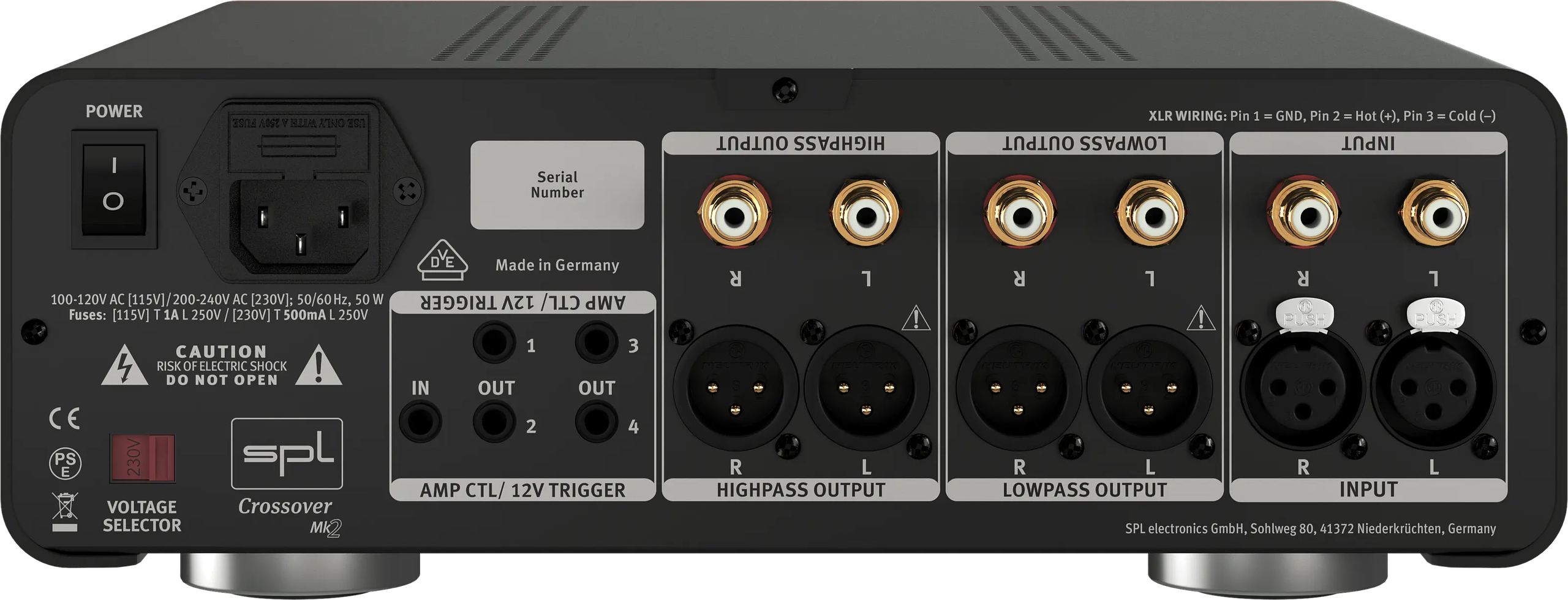

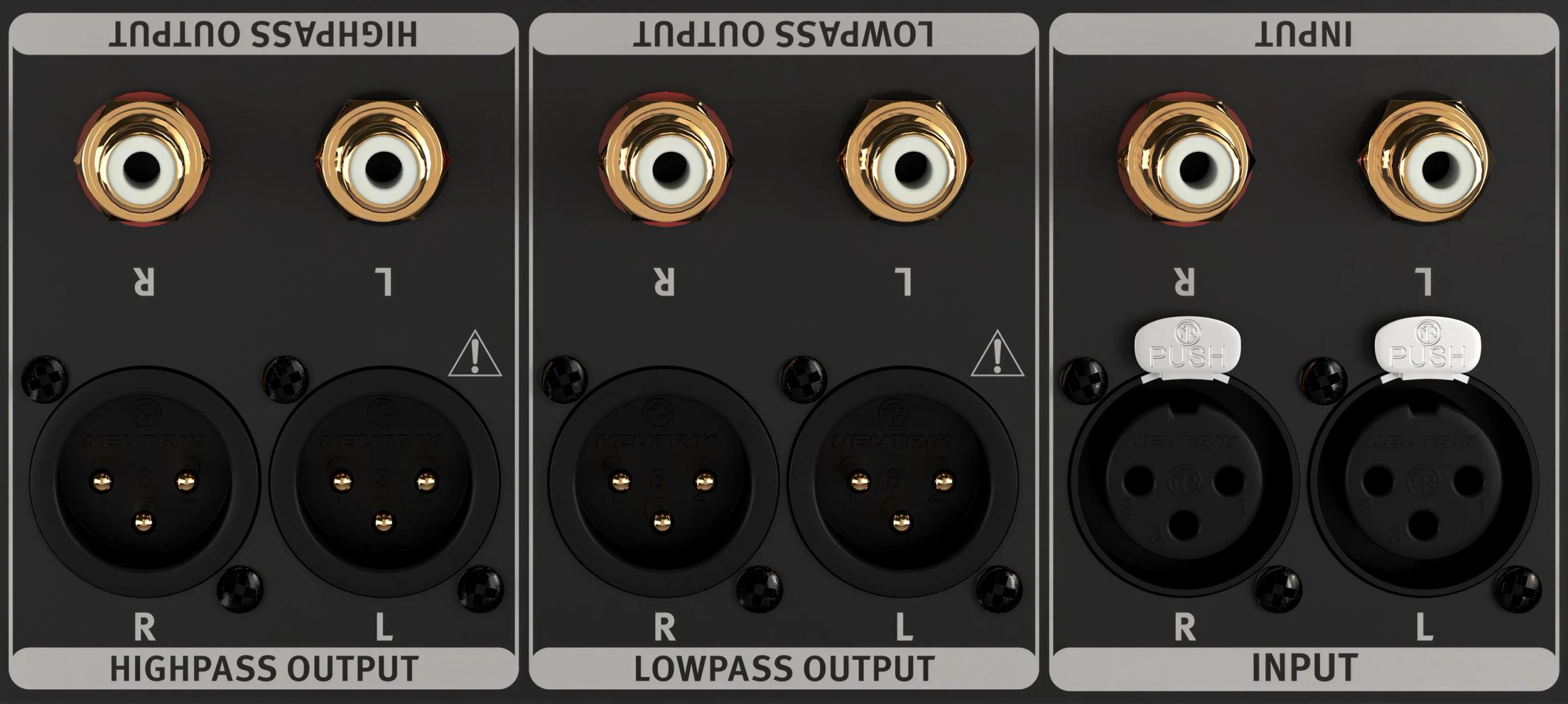

Priključki

• Vhodi:
  • 1 par simetričnih XLR
  • 1 par nesimetričnih RCA
• Izhodi:
  • High Pass XLR
  • High Pass RCA
  • Low Pass XLR
  • Low Pass RCA
• Izbirnik vhoda XLR / RCA
• Trigger vhod AMP CTL In (12 V)
• Trigger izhod AMP CTL Out (12 V)

Napajanje

• Linearno napajanje z oklopljenim toroidnim transformatorjem
• Analogna napetost: ±60 V
• Napajanje relejev in LED: +12 V
• Omrežno napajanje:
  • 230 V AC / 50 Hz
  • 115 V AC / 60 Hz
• Varovalka 230 V: T 0,5 A
• Varovalka 115 V: T 1 A
• Največja poraba: 50 VA
• Poraba v stanju pripravljenosti: < 0,3 W

Dimenzije in teža

• Dimenzije (Š × V × G): 278 × 100 × 300 mm
• Neto teža: 4,6 kg
• Teža z embalažo: 5,85 kg
